描述
UltraStudio 4K是一款有着“外置接口箱”设计的机架式采集和播放方案，它基于Thunderbolt或Thunderbolt 2技术，并配备多项最新的高性能科技，包括444和双通道立体3D、Ultra HD以及4K采集和播放。UltraStudio 4K是高品质要求和高性能表现的完美方案。它搭载最新的SDI、HDMI和模拟视频接口以及时间码接口，以及AESEBU、平衡及非平衡模拟音频接口。完善的设计成就了这款卓越的视频采集和播放解决方案！

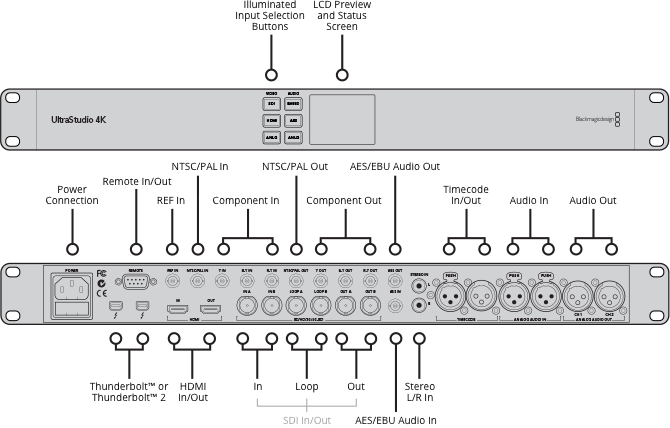

接口
SDI视频输入
2路10bit，可切换SD/HD/2K/4K和2D/3D。支持3Gb/s和6Gb/s单链路和双链路。
SDI视频环通
2路时钟恢复10bit SD/HD/2K/4K。支持3Gb/s和6Gb/s。
SDI视频输出
2路10bit SD/HD/2K/4K和2D/3D自适应。支持3Gb/s和6Gb/s单链路和双链路。
模拟视频输入
1路分量YUV通过3个BNC接口。1路复合信号通过1个BNC接口。
模拟视频输出
1路分量YUV通过3个BNC接口。1路复合信号通过1个BNC接口。
HDMI视频输入
1路HDMI A类接口，支持3D帧封装和Ultra HD。
HDMI视频输出
1路HDMI A类接口，支持3D帧封装和Ultra HD。
模拟音频输入
双通道专业平衡模拟音频通过XLR接口以及双通道消费级非平衡模拟音频通过RCA接口。
模拟音频输出
双通道专业平衡模拟音频通过XLR接口。
AES/EBU音频输入
通过BNC接口，双通道非平衡带采样率转换器。
AES/EBU音频输出
通过BNC接口，双通道非平衡带采样率转换器。
SDI音频输入
16通道嵌入SD/HD/2K/4K。
SDI音频输出
16通道嵌入SD/HD/2K/4K。
HDMI音频输入
8通道嵌入SD/HD/4K。
HDMI音频输出
8通道嵌入SD/HD/4K。
时间码输入
1路XLR用于LTC输入。
时间码输出
1个XLR接口用于LTC输出。
同步输入
SD上黑场（Blackburst）或者HD上三电平同步（Tri-Sync）输入。
设备控制
兼容索尼Sony™ RS422录机控制端口。软件控制TxRx方向可逆串行端口。
计算机接口
Thunderbolt或Thunderbolt 2



编解码器
支持：AVC-Intra、AVCHD、佳能XF MPEG2、数码单反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、XDCAM EX、XDCAM HD、XDCAM HD422、Apple ProRes 4444、Apple ProRes 422 HQ、Apple ProRes 422、Apple ProRes LT、Apple ProRes 422（代理）、无压缩8-bit 4:2:2、无压缩10-bit 4:2:2 、无压缩10-bit 4:4:4。
软件
包括软件
Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video Utility以及Blackmagic Mac OS X和Windows版驱动。
内部软件升级
固件内置软件驱动程序。软件驱动程序在系统启动时加载或通过软件更新程序加载。
应用软件

DaVinci Resolve

Fusion

Final Cut Pro X

Premiere Pro CC

Avid Media Composer

After Effects CC

Avid Pro Tools

Steinberg Cubase

Steinberg Nuendo

Photoshop CC
其他支持的应用程序包括：Nuke、Steinberg Nuendo、Avid Symphony、Avid News Cutter、Tools On Air just:in & live:cut & just:play & just:live、Softron OnTheAir、MovieRecorder及OnTheAir CG、Flash Media Encoder、Wirecast、Livestream Procaster、Resolume Avenue 4、Sony Vegas Pro、Corel VideoStudio Pro X4、CyberLink Power Director、MAGIX Video Pro X4、Vidblaster Pro & Studio & Broadcast、Uniplay、Playbox AirBox、CasparCG、Magicsoft CG、Xsplit Broadcaster、Imagine Communications Velocity & InfoCaster。

视频格式
SD格式支持
525i29.97 NTSC、625i25 PAL
HD格式支持
720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60
2K格式支持
2K DCI 23.98p、2K DCI 24p、2K DCI 25p
2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF
Ultra HD格式支持
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50*、2160p59.94*、2160p60* *仅为输出
4K格式支持
4K DCI 23.98p、4K DCI 24p、4K DCI 25p
SDI规范
SMPTE 292M、SMPTE 259M、SMPTE 296M、SMPTE 372M、SMPTE 425M A级和B级、ITU-R BT.656和ITU-R BT.601。
音频采样
电视标准采样率48 kHz，24 bit。
视频采样
4:2:2和4:4:4*
*4K为4:2:2
色彩空间
最高达4K格式下为10bit YUV，HD和2K格式下为12bit* RGB *仅为输出
色彩精度
REC 601, REC 709
SDI元数据支持
VITC读取用于3:2下拉位移除。VANC采集和回放使用多达3个视频行。HD RP188。CC字幕。
HDMI视频格式
SD格式支持
525i29.97 NTSC、625i25 PAL
HD格式支持
720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080i50、1080i59.94、1080i60
Ultra HD格式支持
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50*、2160p59.94*、2160p60* 。 *仅为输出
4K格式支持
4K DCI 23.98p、4K DCI 24p、4K DCI 25p
HDMI规范
HDMI 1.4b
HDMI分辨率
像素到像素，高达4K分辨率。
HDMI色彩精度
HD格式下为10bit RGB
，4K格式下为10bit YUV。
复制保护
HDMI输入无法从有复制保护的HDMI信号源上采集。采集和发布内容前请确认版权。
处理
色彩空间转换
硬件实时。
3D处理
双通道帧封装采集和播放。
HD下变换
内置高质量硬件下变换器，可从SDI A输出口输出HD-SDI；从SDI B输出口输出SD-SDI；以HD视频格式工作时可输出复合和S-Video。将模拟视频切换到分量并选择HD或SD输出。有Letterbox（上下加黑边）、Anamorphic（变形）16:9以及Center Cut（左右切边）4:3等风格可选。
HD上变换
内置高质量硬件上变换器，可将SD上变换到720HD或1080HD输出。可选4:3 Pillarbox（左右加黑边）、14:9 Pillarbox（左右加黑边）和16:9 Zoom（缩放）。HD通过HD-SDI、HDMI以及分量模拟输出。
HD交叉变换
内置高质量硬件交叉变换，可从720HD到1080HD、从1080HD到720HD输出播放。
实时特效
Final Cut Pro X 内置特效。Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer 6™内置特效。
物理安装
要求电脑具备第一代或第二代Thunderbolt端口。请登陆支持页面获得完整版系统要求信息。
操作系统

Mac OS X 10.11 El Capitan、
macOS Sierra或更高版本。

64位的Windows 7、8.1和10操作系统。

Linux

电源要求
1个内置国际AC电源，带IEC C14尾插。120-240V，50-60Hz。
设备控制
兼容索尼Sony™ RS422录机控制端口。软件控制TxRx方向可逆串行端口。
计算机接口
Thunderbolt或Thunderbolt 2

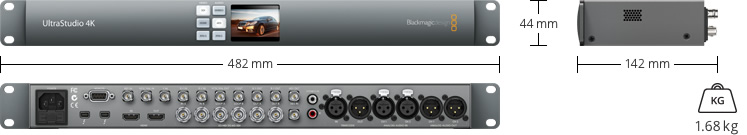

物理规格

环境规格
操作温度
5°到40° C（32°到104° F）
存储温度
-20°到45° C（-4°到113° F）
相对湿度
0%到90%不结露

装箱配置
UltraStudio 4K
含有软件和操作手册的SD卡
