描述
先进的机架式Thunderbolt和PCI Express采集和播放方案，可用于SD、HD、Ultra HD以及DCI 4K影像，最高可达60p。支持4:4:4和双通道3D立体文件。该型号搭载12G-SDI和HDMI 2.0技术，可以使用最新的高帧率Ultra HD和4K格式，还配有模拟视频接口、时间码、模拟XLR和AES/EBU音频，并内置硬件编码器可用于H.265和Mac OS X系统的ProRes编码。

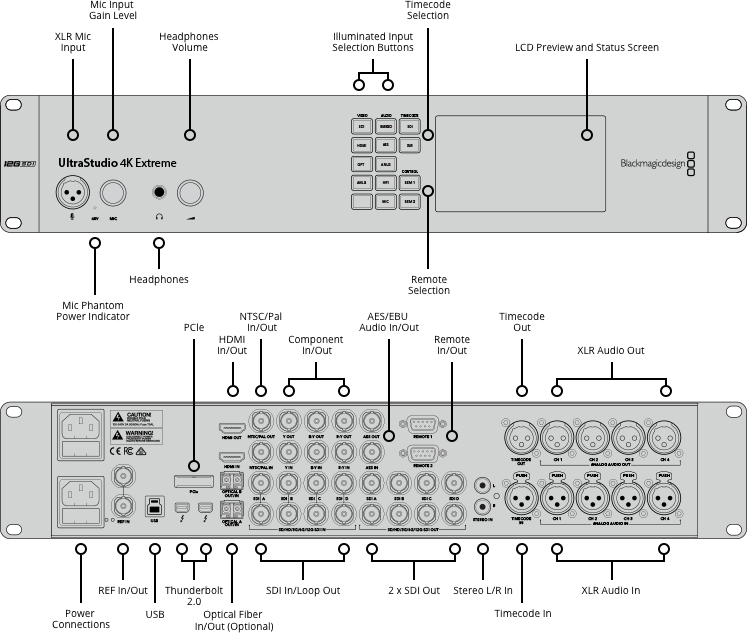

接口
SDI视频输入
2路12Gb/s和2路6Gb/s SD/HD/2K/4K。支持单链路/双链路/四链路4:2:2/4:4:4。自适应2D、3D。
请点击此处获得兼容Blackmagic 12G-SDI产品的线缆列表.
SDI视频环路
4路时钟恢复SD/HD/2K/4K链接所对应的输入。
SDI视频输出
2路12Gb/s和2路6Gb/s SD/HD/2K/4K。支持单链路/双链路/四链路4:2:2/4:4:4。自适应2D、3D。
SDI视频重复输出
2路12Gb/s和2路6Gb/s SD/HD/2K/4K。支持单链路/双链路/四链路4:2:2/4:4:4。自适应2D、3D。
光纤输入/输出
2路12Gb/s光纤（可选）。
HDMI视频输入
HDMI 2.0 A类接口，支持2160p60
HDMI视频输出
HDMI 2.0 A类接口，支持2160p60
模拟视频输入
1路YUV分量通过3个BNC接口，1路复合NTSC/PAL通过1个BNC接口
模拟视频输出
1路YUV分量通过3个BNC接口，1路复合NTSC/PAL通过1个BNC接口
SDI音频输入
16通道嵌入SD/HD/2K/4K。
SDI音频输出
16通道嵌入SD/HD/2K/4K。
HDMI音频输入
8通道嵌入SD/HD/4K。
HDMI音频输出
8通道嵌入SD/HD/4K。
模拟音频输入
4通道专业平衡模拟音频通过XLR接口，以及2通道消费级非平衡模拟音频通过RCA接口。
模拟音频输出
4通道专业平衡模拟音频，通过XLR接口。
AES/EBU音频输入
2通道非平衡带采样率转换器，通过BNC接口。
AES/EBU音频输出
2通道非平衡音频通过BNC接口输出。
麦克风输入
1路48V麦克风输入通过XLR接口。通过软件控制可切换幻象电源。
时间码输入
1路XLR输入。
时间码输出
1路XLR输出。
同步输入
1路同步输入。SD黑场或HD三电平同步。
同步输出
1路同步环通输出。SD黑场或HD三电平同步。
设备控制
2个索尼™可兼容RS-422录机控制端口。软件控制TxRx方向可逆串行端口。
计算机接口
Thunderbolt™ 2 (仅限macOS和Windows系统), PCI Express 4速第二代
电源
2个内置国际通用AC电源，带IEC C14插座。120-240V，50-60Hz。

编解码器
支持：AVC-Intra、AVCHD、佳能XF MPEG2、数码单反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、HEVC、XDCAM EX、XDCAM HD、XDCAM HD422、无压缩8bit 4:2:2、无压缩10bit 4:2:2、无压缩10bit 4:4:4。
软件
自带软件
DaVinci Resolve、Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video Utility以及Blackmagic Mac OS X和Windows版驱动。Blackmagic Desktop Video实用程序和Blackmagic Linux版驱动。
内部软件升级
固件内置软件驱动程序。软件驱动可在系统启动时加载或通过软件更新程序加载。
应用软件

DaVinci Resolve

Fusion

Final Cut Pro X

Premiere Pro CC

Avid Media Composer

After Effects CC

Avid Pro Tools

Steinberg Cubase

Steinberg Nuendo

Photoshop CC
其他支持的应用程序：
Nuke、Steinberg Nuendo、Avid Symphony、Avid News Cutter、Tools On Air just:in & live:cut & just:play & just:live、Softron OnTheAir、MovieRecorder及OnTheAir CG、Flash Media Live Encoder、Flash Media Encoder、Wirecast、Livestream Procaster、Resolume Avenue 4、Sony Vegas Pro、Corel VideoStudio Pro X4、CyberLink Power Director、MAGIX Video Pro X4、Vidblaster Pro & Studio & Broadcast、Uniplay、Playbox AirBox、CasparCG、Magicsoft CG、Xsplit Broadcaster、Imagine Communications Velocity & InfoCaster。
SDI视频格式
SD格式支持
525/29.97 NTSC、625/25 PAL。
HD格式支持
1280 x 720p50、1280 x 720p59.94、1280 x 720p60、1920 x 1080i50、1920 x 1080i59.94、1920 x 1080i60、1920 x 1080PsF23.98、1920 x 1080PsF24、1920 x 1080PsF25、1920 x 1080PsF29.97、1920 x 1080PsF30、1920 x 1080p23.98、1920 x 1080p24、1920 x 1080p25、1920 x 1080p29.97、1920 x 1080p30、1920 x 1080p50、1920 x 1080p59.94、1920 x 1080p60。
2K格式支持
2K DCI 23.98p、 2K DCI 24p、 2K DCI 25p
2K DCI 23.98PsF、 2K DCI 24PsF、 2K DCI 25PsF
Ultra HD格式支持
3840 x 2160p23.98、3840 x 2160p24, 3840 x 2160p25、3840 x 2160p29.97、3840 x 2160p30、3840 x 2160p50、3840 x 2160p59.94、3840 x 2160p60。
4K格式支持
DCI 4K 23.98p、 DCI 4K 24p、 DCI 4K 25p
SDI规范
SMPTE 292M、 SMPTE 259M、 SMPTE 296M、 SMPTE 372M、 SMPTE 425M、 SMPTE 2081、 ITU-R BT.656和ITU-R BT.601.
SDI音频采样
电视标准采样率48kHz，24bit。
SDI视频采样
4:4:4和4:2:2
SDI色彩精度
所有格式下8bit、10bit、12bit RGB 4:4:4（最高UHD 30p），以及所有格式下8bit、10bit YUV 4:2:2。
SDI色彩空间
REC 601，REC 709。
SDI配置
SDI输出可通过Blackmagic Desktop Video实用程序配置用于四链路3Gb/s。当在SDI A上使用单链路12Gb/s或在SDI A和B上使用双链路6Gb/s时，下变换HD信号通过SDI C和D输出。
SDI元数据支持
RP 188/SMPTE 12M-2和隐藏式字幕
HDMI视频格式
SD格式支持
525/29.97 NTSC、625/25 PAL。
HD格式支持
1280 x 720p50、1280 x 720p59.94、1280 x 720p60、1920 x 1080i50、1920 x 1080i59.94、1920 x 1080i60、1920 x 1080p23.98、1920 x 1080p24、1920 x 1080p25、1920 x 1080p29.97、1920 x 1080p30、1920 x 1080p50、1920 x 1080p59.94、1920 x 1080p60。
Ultra HD格式支持
3840 x 2160p23.98、3840 x 2160p24, 3840 x 2160p25、3840 x 2160p29.97、3840 x 2160p30、3840 x 2160p50、3840 x 2160p59.94、3840 x 2160p60。
4K格式支持
DCI 4K 23.98p、 DCI 4K 24p
音频采样
电视标准采样率48kHz，24bit。
HDMI视频采样
4:4:4、4:2:2和4:2:0
HDMI色彩精度
所有模式下8bit、10bit、12bit（高色深） RGB 4:4:4（最高UHD 30p），以及所有模式下8bit、10bit YUV 4:2:2。
HDMI配置
HDMI 2.0a支持高色深和HDR。自动配置连接的显示器。
多速率支持
HDMI和SDI视频接口可在SD/HD/2K和4K之间切换。分量模拟视频接口可在SD和HD之间切换。
复制保护
HDMI输入无法从有复制保护的HDMI信号源上采集。采集和发布内容前请确认版权。
处理
编码
H.265硬件实时编码器。
色彩空间转换
硬件实时。
3D处理
双通道帧封装采集和输出。
Ultra HD下变换
内置优质硬件下变换器，当连接到仅有HD格式的电视机时，可将Ultra HD下变换到HD信号，并将下变换信号通过SDI C、D接口和HDMI接口输出。
HD到SD下变换
可将HD下变换为SD信号，并可从SDI B输出接口、分量和复合NTSC/PAL接口输出。SD输出可选Letterbox（上下加黑边）、Anamorphic（变形） 16:9以及Center Cut（左右切边） 4:3。
HD上变换
内置高质量硬件上变换器，可将SD上变换到720HD或1080HD输出。有4:3 Pillarbox（左右加黑边）、14:9 Zoom和16:9 Zoom可选。
HD交叉变换
内置高质量硬件交叉变换器，可将720p变换到1080i，将1080i变换到720p输出。
实时特效
DaVinci Resolve、Final Cut Pro X内部特效。Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer内部特效。
物理安装
计算机需具备Thunderbolt端口或可用的PCI Express插槽。PCI Express线缆和接口卡需另购。完整系统要求请参阅支持页面。
操作系统
Mac Icon
Mac OS X 10.11 El Capitan、
macOS Sierra或更高版本。

64位的Windows 7、8.1和10操作系统。

Linux

电源要求
2个内置国际通用AC电源，带IEC C14插座。120-240V，50-60Hz。

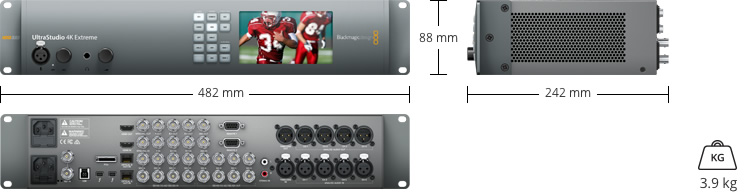

物理规格

环境规格
操作温度
5°到40° C（41°到104° F）
存储温度
-20°到45° C（-4° 到 113° F）
相对湿度
0%到90%不结露
装箱配置
UltraStudio 4K Extreme
软件SD卡
DaVinci Resolve SD卡
