DeckLink Duo 2 采集输出卡
技术规格
描述
DeckLink Duo 2是一款拥有4个独立3G-SDI接口的PCIe采集和播放卡，它支持各类SD和HD的SDI格式，并且最高可达1080p60！它将4张采集或播放卡合而为一，为您带来无限灵活性！此外，这款采集播放卡还拥有完全自定义的特性，因此非常适用于媒体播放系统、多屏幕数字标牌服务器以及实时多通道采集系统等众多应用场合！

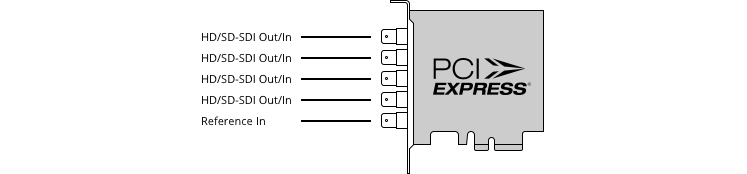

接口
SDI视频输入
4路双向12bit SD/HD可独立配置输入或输出接口。
SDI视频输出
4路双向12bit SD/HD可独立配置输入或输出接口。
SDI音频输入
16通道嵌入式SD和HD
SDI音频输出
16通道嵌入式SD和HD
同步输入
以SD 720p50、720p59.94、1080i50和1080i59.94格式黑场或以任何HD格式三电平同步。
计算机接口
PCI Express 4速，兼容4速和8速PCIe插槽。

编解码器
支持：AVC-Intra、AVCHD、佳能XF MPEG2、数码单反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、HEVC、XDCAM EX、XDCAM HD、XDCAM HD422、Apple ProRes 4444、Apple ProRes 422 HQ、Apple ProRes 422、Apple ProRes LT、Apple ProRes 422代理、无压缩8bit 4:2:2、无压缩10bit 4:2:2、无压缩10bit 4:4:4
软件
自带软件
DaVinci Resolve、Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video实用程序以及Blackmagic Mac OS X和Windows版驱动。Blackmagic Desktop Video实用程序和Blackmagic Linux版驱动。
内部软件升级
固件内置软件驱动程序。系统启动时加载或通过软件更新程序加载。
物理安装
PCI Express 4速，兼容Mac OS X、Windows 7、Windows 8、Windows 10以及Linux系统支持的4速和8速PCI Express插槽。Mac OS X系统要求为带有PCI Express插槽的Mac Pro计算机。完整系统要求请参阅支持页面。
应用软件

DaVinci Resolve

Fusion 8

Final Cut Pro X

Premiere Pro CC

Avid Media Composer

After Effects CC

Avid Pro Tools

Steinberg Cubase

Steinberg Nuendo

Photoshop CC
其他支持的应用程序：Nuke、Steinberg Nuendo、Avid Symphony、Avid News Cutter、Tools On Air just:in & live:cut & just:play & just:live、Softron OnTheAir、MovieRecorder及OnTheAir CG、Flash Media Live Encoder、Flash Media Encoder、Wirecast、Livestream Procaster、Resolume Avenue 4、Sony Vegas Pro、Corel VideoStudio Pro X4、CyberLink Power Director、MAGIX Video Pro X4、Vidblaster Pro & Studio & Broadcast、Uniplay、Playbox AirBox、CasparCG、Magicsoft CG、Xsplit Broadcaster、Imagine Communications Velocity & InfoCaster。
视频格式
SD格式支持
525i29.97 NTSC、625i25 PAL
HD格式支持
720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60
SDI规范
SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 425M A/B
SDI元数据支持
VITC读取用于3:2下拉位移除。VANC采集和输出使用多达3个视频行。HD RP188和隐藏式字幕。
音频采样
电视标准采样率48kHz，24bit。
视频采样
4:2:2、4:4:4
色彩精度
8bit/10bit YUV 4:2:2以及8bit/10bit/12bit RGB 4:4:4。
色彩空间
REC 601、REC 709
处理
色彩空间转换
硬件实时
HD下变换
内置高质量软件下变换器，可在输出上将HD变换为SD。下变换SD具有Letterbox（上下加黑边）、Anamorphic（变形） 16:9以及Center Cut（左右切边） 4:3等风格可选。
HD上变换
内置高质量软件上变换器，可在输入上将SD变换到720HD或1080HD。具有4:3 Pillarbox（左右加黑边）、14:9 Zoom（缩放）和16:9 Zoom（缩放）可选。
交叉变换
内置高质量软件交叉变换器，可将720HD变换到1080HD，将1080HD变换到720HD输出。
实时特效
Final Cut Pro X内部特效。Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer内部特效。

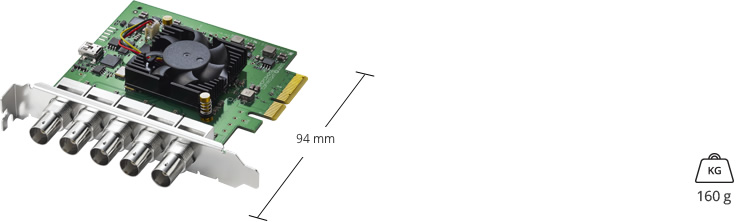

物理规格



操作系统

Mac OS X 10.10 Yosemite、
Mac OS X 10.11 El Capitan 或更高版本。

64位的Windows 7、8.1和10操作系统。

Linux

EMC Certifications
FCC、CE和C-Tick
环境规格
操作温度
5°到40° C（32°到104° F）
存储温度
-20°到45° C（-4° 到 113° F）
相对湿度
0%到90%不结露
装箱配置
DeckLink Duo 2
含有软件和操作手册的SD卡
