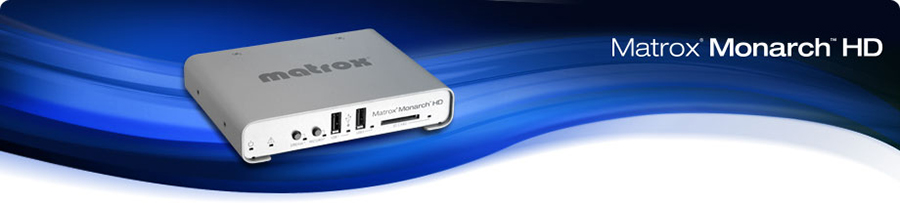

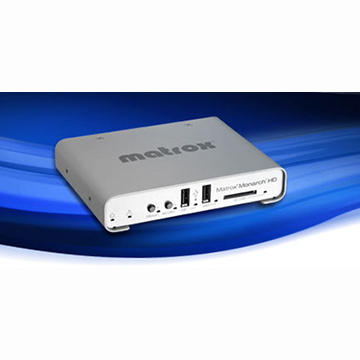

Matrox Monarch HD

Matrox Monarch HD

专业视频流媒体编码和录制设备

Matrox Monarch HD是一台小型的使用方便的视频流媒体编码和录制设备,专为需要同时编码直播活动和录制高质量视频用于后期编辑的专业视频制作人设计。Matrox Monarch HD可同时处理录制和流媒体编码任务,确保Content Delivery Network(内容分发网络,CDN)可专注于向观众发送高质量视频,而同时可以控制存档内容的质量。

Matrox Monarch HD可以从任何HDMI输入源(如摄像机或是切换台)生成符合RTSP或RTMP协议的H.264编码流媒体。在以适合直播流媒体的比特率编码视频时,Matrox Monarch HD同时在SD卡、USB盘或是网络映射的驱动器上录制高质量的MP4或MOV文件。Matrox Monarch HD可使用任何计算机或是移动设备通过网络浏览器远程控制。















输入和输出
HDMI视频输入    逐行
1920x1080 @ 60/59.94/50/30/29.97/25/24/23.98帧/秒
1280x720@ 60/59.94/50帧/秒

隔行
1920x1080i 29.97/25帧/秒

自动检测视频输入格式

HDMI视频输出    视频输入信号旁通。输入与输出之间有1帧延时。
音频输入    处理嵌入HDMI输入信号里的前两个音频通道
不平衡模拟立体声输入为1/8”(3.5mm)插头
线路电平
音频输出    旁通HDMI信号内的所有嵌入音频信号
不平衡模拟立体声输出为1/8”(3.5mm)插头-输入信号的旁通信号
线路电平

H.264/MPEG-4 Part 10(AVC)视频编码器
分辨率    可选编码分辨率,范围为:
128x128 -1920x1080
比特率范围    100 kbps - 30 Mbps - 录制
100 kbps - 20 Mbps - 编码数据流

注:如果编码流媒体和录制的分辨率都超过1280 x 720,两个处理步骤的分辨率必须相同。独立的录制和编码流媒体在有一方面分辨率为1280 x 720或以下时都可进行。
编码帧率    支持编码帧率与输入帧率比例为1:1、½和¼。

注:如果输入分辨率为1920x1080,最高编码帧率为30fps。
编码类别    基线、主类和高类
编码控制    2.0、3.0、3.1、4.0、4.1级支持
IBP GOP尺寸和结构
支持可变比特率
去块效应滤波器

MPEG-4 AAC音频编码器
标准    AAC-LC
取样频率    将模拟音频源数字化时为32、44.1和48 kHz
通道    2通道立体声(L/R)
比特率    范围为32 kbps - 256 kbps

缩放器
     高质量多点(multi-tap)10 bit缩放器和去交织器
先进的降噪滤波
流媒体编码和录制操作均可用

录制文件格式
文件类型    业内标准MP4,有两通道嵌入AAC音频。
录制长度    文件最长300分钟——无论使用任何类型的存储器。文件分割功能令用户可以通过定义文件尺寸长时间不间断地录制。Monarch HD将在录制操作中创建这些序列文件,不会丢失一帧视频。每个文件长度可以为1-300分钟。

网络接口
连接器    RJ45提供10/100/1000 Base-T以太网,有静态或DHCP地址分配
协议    RTMP、RTSP/RTP
支持IPv4
单播和多路单一广播

用户界面

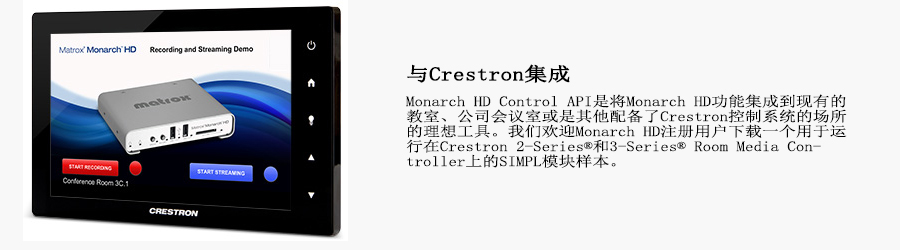

基于计算机的控制    通过标准PC或Mac网络浏览器使用HTTP页面在Matrox Command Center(Matrox指令中心)控制。程序员也可以使用简单的Monarch HD Control API创建自己的应用程序,启动和停止Monarch HD。

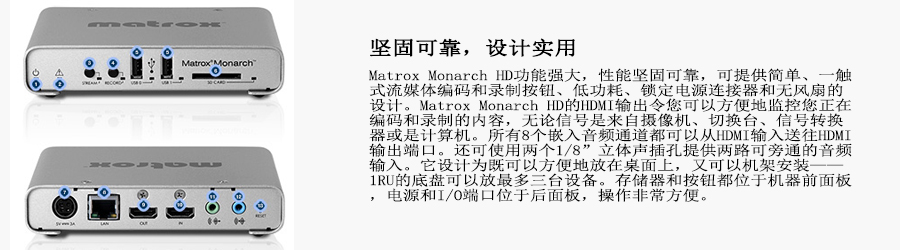

物理界面    设备上有按钮,用于独立流媒体编码和开始/停止录制控制

用户文件录制的存储器类型
2 x USB 2.0    支持NTFS (3.1)和FAT32文件系统
Monarch HD将支持以USB2速度写入USB3设备。请注意,各种USB驱动器的性能差异很大(即使是USB3版本的USB驱动器)。很多USB驱动器是为“读”操作优化设计的,而Monarch HD要求有稳定高速的“写”功能。要达到最佳效果, Matrox建议使用有电源的USB驱动器。如果需要小的便携式媒体,使用SD卡会更合适一些。

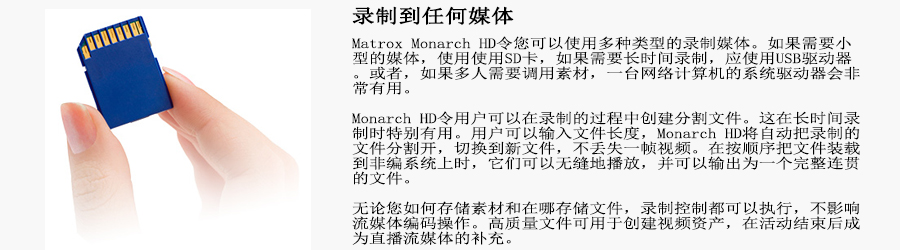

1 x SD板卡插槽    支持SD和SDHC板卡。仅支持NTFS格式化的SDXC板卡(高度推荐Class 10)。
网络映射驱动器    支持使用Windows共享协议和NFS协议(适合Mac和Linux系统)写入网络上的计算机的共享文件夹

Matrox指令中心多页用户界面
状态页    提供与MonarchHD某个时刻运行状态相关的信息,包括:输入视频检测和分辨率、流媒体编码操作的状态和设置、录制操作的状态和设置、出错情况等……
控制页    在此页面开始录制和编码流媒体操作,包括同步开始/停止操作。多台Monarch设备可以在一个主/从拓扑上同步,可使用一个界面控制多台设备同步录制和编码流媒体的操作。
录制设置页    在此页面设置录制参数。有基于后期节目用途而设计的多种预设。如果文件需要上载,用于视频点播,可选择YouTube 预设。如果内容是供编辑以完成高质量制作的,最好选用高质量预设。
流媒体编码设置    在此页面上设置编码流媒体的参数。在此输入RTMP或RTSP用户名和密码及编码参数。由于预设不能包括流媒体编码发送目标的信息,有多种编码预设,以快速地基于需要的输出分辨率或是比特率选择一个理想的编码设置。Monarch HD将被多家CDN(内容分发网络)供应商测试,还将向Wowza Media服务器或是Adobe Media Server平台发送内容。
管理工具    设备命名、IP设置、日期/时间设置,此页面还可以完成其它多种设置任务
其它工具    Matrox提供基于PC或Mac的应用程序,帮助在网络上检测 Monarch设备(需要DHCP服务器)

物理规格
尺寸    长:14.2 cm
深:10.9 cm,不包括插入的SD-CARD,
深:11.2 cm,包括插入的SD-CARD,
高:3.1 cm,包括橡胶脚垫
重量    300克,不包括电源
运行环境要求    0 - 40 °C,相对湿度:20 - 80%(无结露)
电源
电压:100-240V AC,0.5A
频率:50-60 Hz
输入:外接 AC/DC适配器 - IEC320-C14
输出: +5VDC,3A max
总功耗:15 Watts
DIN4锁定电源连接器
运输和存储    最高海拔运行高度:3,000米
最高海拔运输高度:12,000米
存储湿度:相对湿度:5 - 95%(无结露)
符合标准
FCC Class B、CE Mark Class B、ACMA C-Tick Mark、VCCI
RoHS Directive 2002/95/EC
保修    2年保修和免费电话服务

包装内容
盒内包括
Matrox Monarch HD设备
Matrox Monarch HD外部电源
IEC-C8电源线(美国、英国和欧洲规格)

订购信息
MHD/I    Matrox Monarch HD配件号
MHD/MC100/KIT    Monarch HD和Matrox MC-100双SDI到HDMI转换器套件

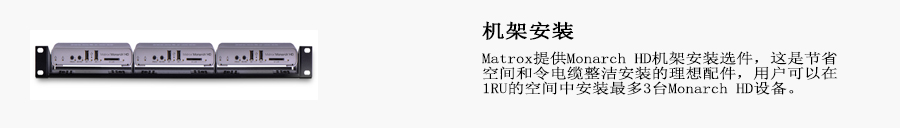

MRCH/RACK/KIT    Monarch 机架安装套件。可在1RU的空间内可安装最多3台Monarch HD。
PWR/SUP/MHD    Monarch HD电源。不包括IEC-C8电源线。这些电缆必须在当地购买。
