ATEM Mini切换台

蕴含众多广播级功能打造低成本高品质多机位现场制作

ATEM Mini切换台能助您打造出专业的多机位制作，实现网络流媒体直播，并通过Skype、Zoom、腾讯会议、钉钉进行富有创意的商务演示，一切从未如此简单！只需连接ATEM Mini，就能实时切换4路高品质视频摄影机输入信号，让画面质量大幅提升；或连接计算机播放PPT幻灯片或游戏画面。其内置DVE功能，可实现精彩炫目的画中画效果，是添加评论内容的理想工具。同时，它还提供海量视频效果供您使用！所有ATEM Mini型号都搭载USB接口，可被识别为网络摄像头信号，因此您可以使用任何网络流媒体直播软件,ATEM Mini还蕴含用于高端制作的广播级功能。

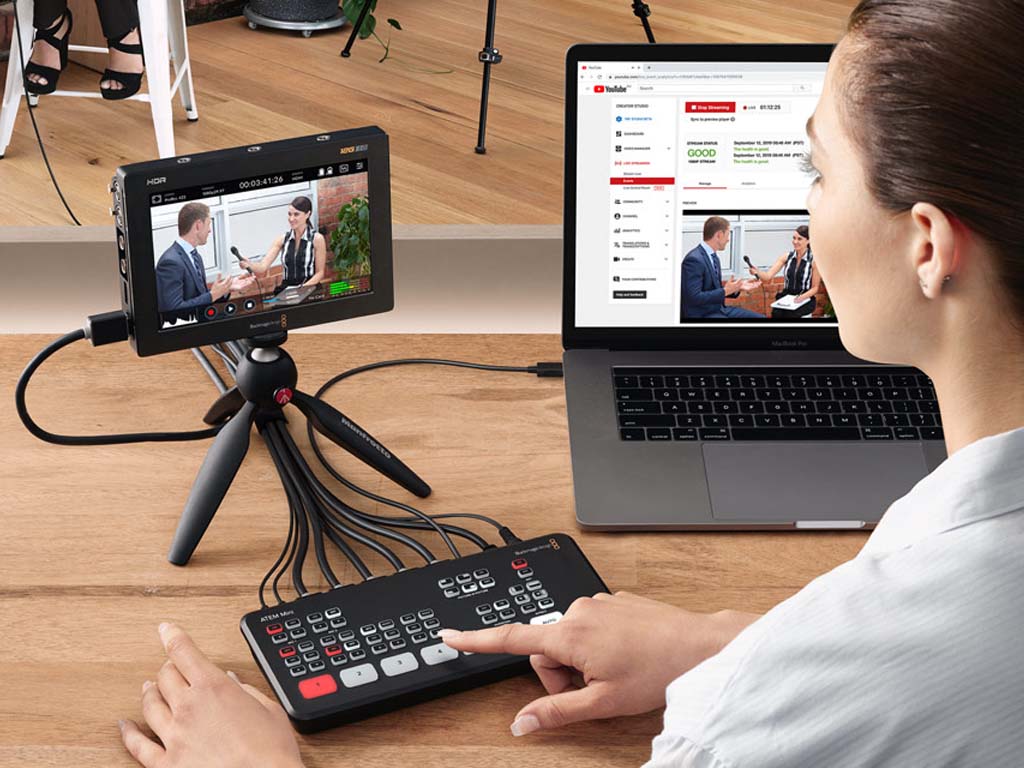

更快的视频制作及流媒体直播

现场制作是完成节目的快速途径，而且您可以同时通过抖音、淘宝、拼多多、斗鱼、B站、西瓜视频等平台向全球观众流媒体直播。ATEM Mini的USB网络摄像头输出可连接任何计算机，它就像是一个内置网络摄像头，能与各类社交媒体平台的流媒体软件搭配使用！它配备多达4路HDMI输入，让您能够部署多台摄影机覆盖各个角度，捕捉演出中的广角镜头以及每位表演者的特写镜头。或者，您可以连接带有PPT幻灯片、视频片段播放及网站的计算机或游戏机等。所有内容均可实时切换，从而您可以在抖音、斗鱼、淘宝、拼多多以及更多的社交媒体平台上进行流媒体直播！

功能齐全的广播级切换台

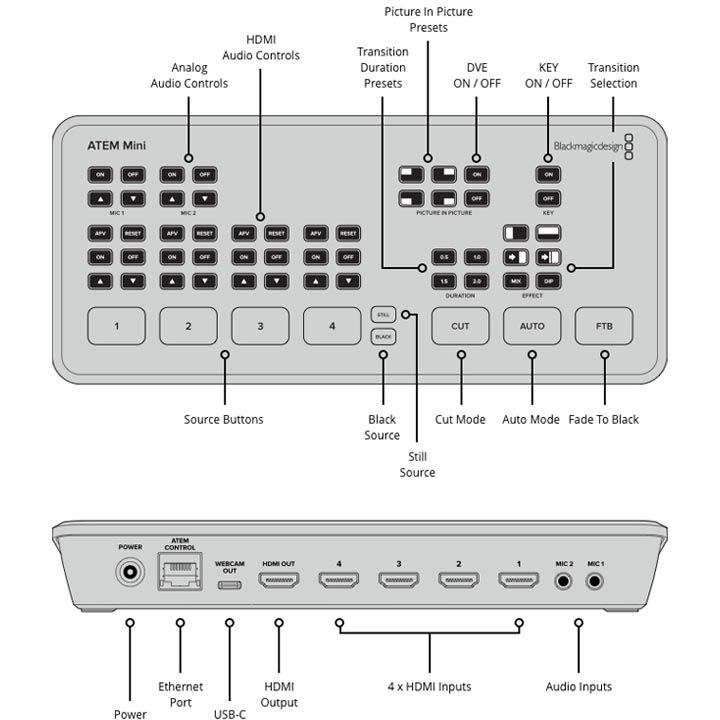

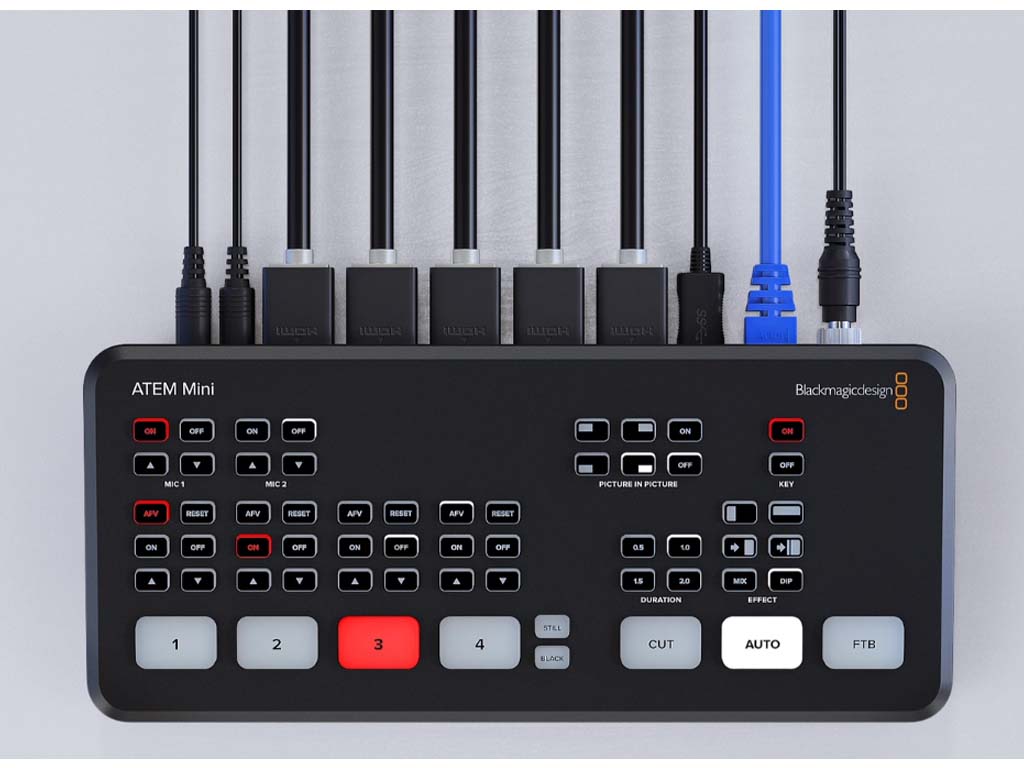

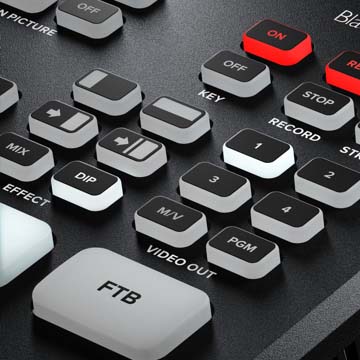

ATEM Mini设计紧凑、功能全面，并且将控制面板和各路接口巧妙地整合到一起。其前面板包含简单易用的按钮，可选择信号源、视频特效和各类转场。信号源按钮采用大尺寸设计，仅凭手感即可确认操控，表演者的目光无需离开镜头就能顺利完成切换工作！此外，产品还专门设有用于音频混合的按钮。产品的后面板设有多个用于连接摄影机和计算机的HDMI接口、更多麦克风输入、用于输出网络摄像头信号的USB接口，以及一路HDMI“Aux”辅助输出用于节目视频。

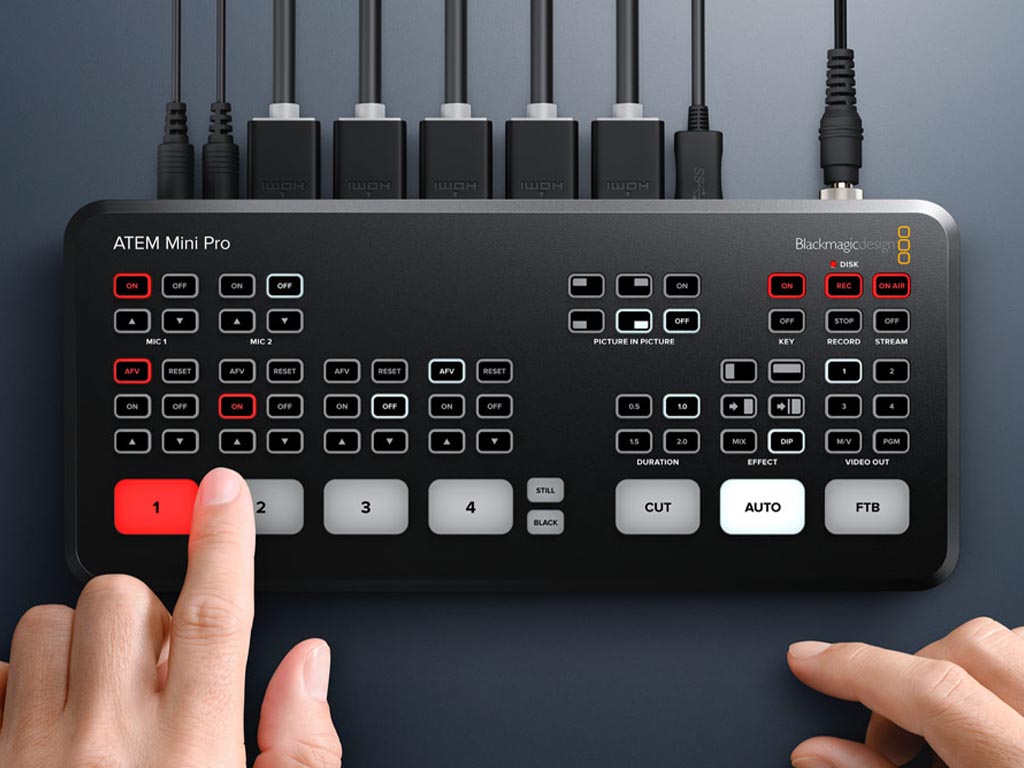

简单易用上手迅速

这款切换台非常易于操作，只要在前面板上按下任何标有1到4的输入按钮就能在视频源之间进行切换。您可以通过选择CUT或AUTO按钮来执行硬切或带有效果的转场。与硬切不同的是，自动转场按钮能向ATEM Mini发送指令，使其在切换输入的时候使用视频特效，具体包括选择叠化转场，或是浸入颜色、DVE挤压或DVE推移等更加戏剧化的转场。DVE是画中画特效的理想选择，不同画面位置都能立即设置。产品还提供标题和图文静帧存储，通过外部软件控制即可使用。

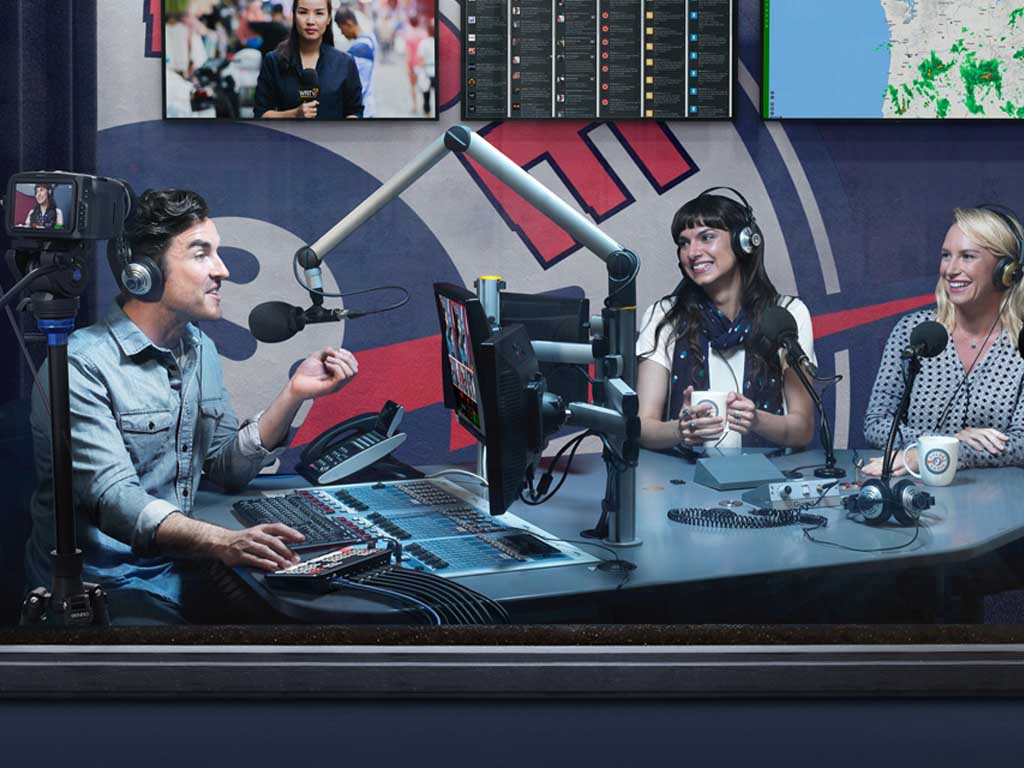

直播访谈节目

ATEM Mini是访谈类节目的理想选择，它能实现多机位部署，捕捉主持人与访谈嘉宾的特写及广角镜头，而它小巧紧凑的设计更是能让主持人在小型演播室内就能进行切换操作。您还能通过HDMI输出进行记录，或使用Open Broadcaster、OBS等软件进行流媒体直播！

商务演示

ATEM Mini能让Skype、腾讯会议、钉钉将其识别为网络摄像头信号，以便您在Skype设置当中将其选中来进行使用，从而显著提升商务演示的品质观感！一台摄影机可设置为特写镜头，另一台可设为广角镜头，外加一台计算机用于PPT演示，演讲者还可以使用画中画功能！

电竞流媒体直播

只要连接多台游戏机及一台拍摄解说人的摄影机，就可以在Twitch平台进行电子竞技节目的流媒体直播。ATEM Mini能以高达每秒60帧的格式运行快节奏游戏竞技内容，您可以使用画中画特效进行评论，甚至可以直接从Photoshop下载各种标题！

众筹及投资人信息更新

提升众筹或投资人演讲的专业度，才更有可能为您的新项目赢得资金！您可以连接两台摄影机，一台拍摄演讲人画面，一台拍摄产品特写，再连接一台计算机来展示商业计划幻灯片，然后通过抖音、淘宝、拼多多、斗鱼、B站、西瓜视频、Skype或Zoom进行直播，或将记录下来的内容发布到网络，供投资方随时观看！

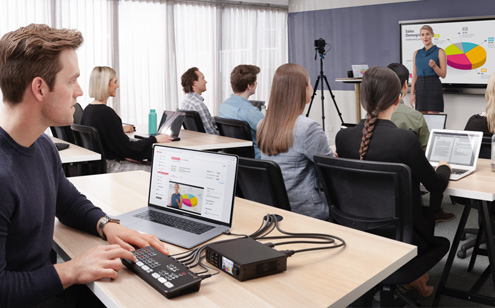

教育与培训

ATEM Mini是制作科教类视频的理想方案！它的设置步骤快捷方便，您可以带上它前往不同地点，采用多机位现场制作方案记录一系列教育类题材的影片！连接计算机和摄影机并使用ATEM Software Panel还能加载标题并添加视频特效。

连接多达4台独立摄影机

产品搭载4个独立HDMI输入接口，可连接上至4台高品质视频摄影机。相比普通网络摄像头而言，带有HDMI输出的视频摄像机使用更高品质的镜头且拥有更出色的低光表现，因此画质会有大幅提升。切换台会对所有采用不同视频格式的信号源进行再同步，您再也不必担心连接多个视频设备时会遇到的问题！带有HDMI接口的摄影机一般都支持可更换镜头，因此您可以换用广角镜头来拍摄获得宽景画面，变焦后还能获得特写画面。试想一下，能够充分利用高品质摄影机的低光性能，以高水准呈现舞台表演、婚庆典礼、学校音乐会和MV等制作将是何等激动人心！

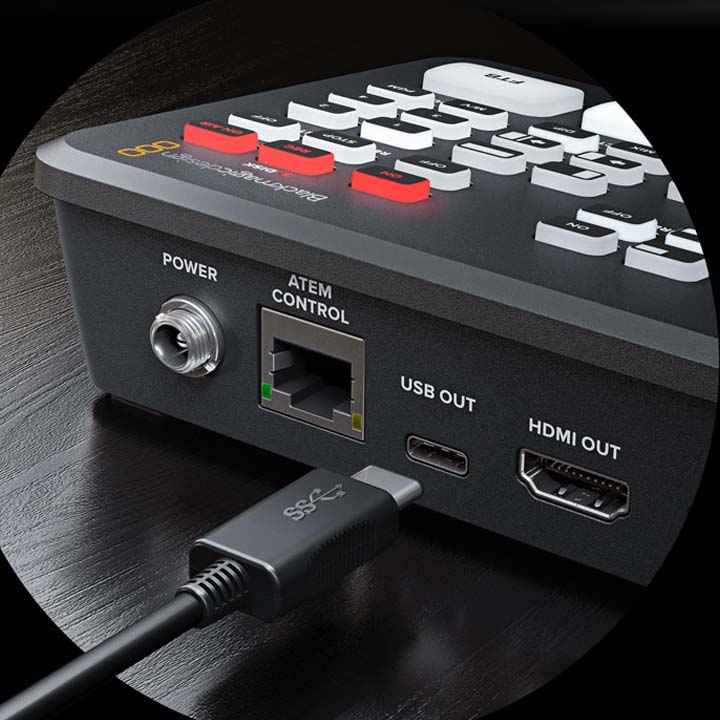

输出HDMI视频如USB网络摄像头一般简单

为确保更大兼容性，ATEM Mini搭载了USB接口，能被识别为简单的网络摄像头信号，不论连接任何视频软件，都能立即开始工作。软件会把ATEM Mini当成普通的网络摄像头信号，实际上是一台现场制作切换台。这样就能确保它与任何视频软件之间的兼容性，以及全分辨率1080HD画质。您可以选择各种软件，诸如Open Broadcaster、OBS用于流媒体直播，或是Skype、钉钉用于点对点演示等。ATEM Mini可与Open Broadcaster、XSplit Broadcaster、YouTube Live、Facebook Live、Skype、Zoom、Twitch、Periscope、Livestream、Wirecast等软件及抖音、斗鱼、西瓜视频、腾讯会议等平台搭配使用。

大量特效令人大开眼界

ATEM Mini的一大优势就是其专业水准制作品质，可让您使用一系列内置视频特效！切换信号源时，“CUT”按钮可即时执行硬切操作。“AUTO”按钮是大型广播级切换台专业用语，可启用视频特效转场。此外，还设有时长按钮，可分别设置0.5秒、1秒、1.5秒以及2秒的视频特效。您还可以选择想要的特效类型，包括可在信号间进行平滑过渡的混合转场，以及通过某个色彩实现淡入淡出的浸入转场等，还能使用充满趣味的DVE特效，在不同信号转场时可将图像移出屏幕。

图文划像转场

DVE推移转场

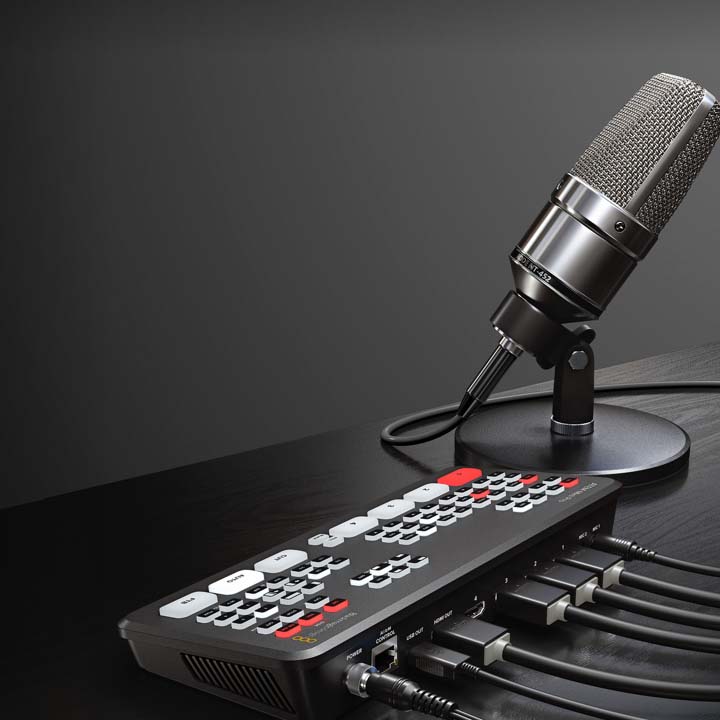

与专业麦克风协作

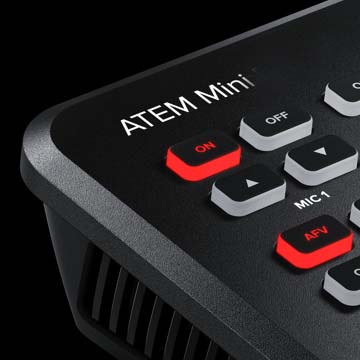

切换台设有两个独立的3.5mm立体声音频输入，可连接桌面麦克风和领夹式麦克风。此外，您还可以连接音乐播放器，在流媒体直播上线时生成开场音乐，然后开始正式的节目内容。有了2个额外立体声音频输入，主持人和嘉宾在参加访谈节目时都可以佩戴领夹式麦克风。所有连接至ATEM Mini的音频输入都在面板上设有按钮，可调整音频电平以及是否将输入启用到调音台的选项。ATEM Mini内设功能全面的Fairlight调音台，所有HDMI音频输入和两个麦克风输入都可以单独连接至调音台，让您能充分利用所有音频信号源从事现场混音 .

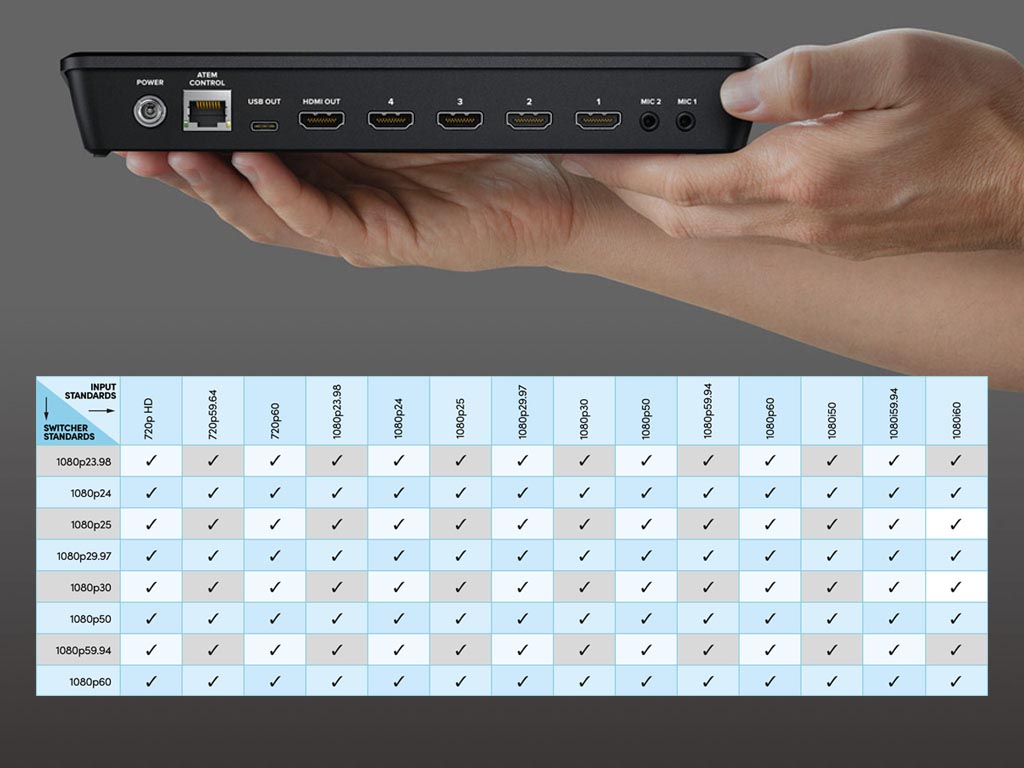

自动转换任何HDMI输入格式

由于4路HDMI输入均配备格式转换功能，因此ATEM Mini可自动将1080p、1080i及720p信号源转换至切换台的视频格式！默认情况下，切换台会自动设置其视频格式，但您也可以根据需要为切换台设置特定的视频格式。其HDMI输出是真正的“Aux”辅助输出，您可以将每路HDMI输入或节目信号以Clean Switch的方式切换输出，甚至可以将输入1“直接”切换为HDMI输出，获得低延迟电子竞技节目制作。如果您使用节目/预监切换风格，HDMI输出就可以被选中作为预监。使用ATEM Mini Pro型号时，它还能被选中作为多画面分割显示。

蕴含广播级功能大有乾坤

ATEM Mini在做到简单易用的同时，还蕴藏了强大的广播级功能！如果您有志在影视产业谋得一席之地，ATEM Mini是您练手的好机会，因为它与高端广播演播室的切换台拥有相同的性能。具体包括ATEM Advanced Chroma Key、Fairlight调音台、DVE以及静帧图文存储等！只需在Mac或Windows计算机上运行免费的ATEM Software Control软件，通过USB或以太网连接后，就能获得ATEM Mini的更多功能。假以时日，您便可学习到如何进行广播级品质的现场制作。ATEM Mini采用新颖独到的设计，以小巧机身凝聚广播级切换台的专业功能，还依然拥有亲民价位！

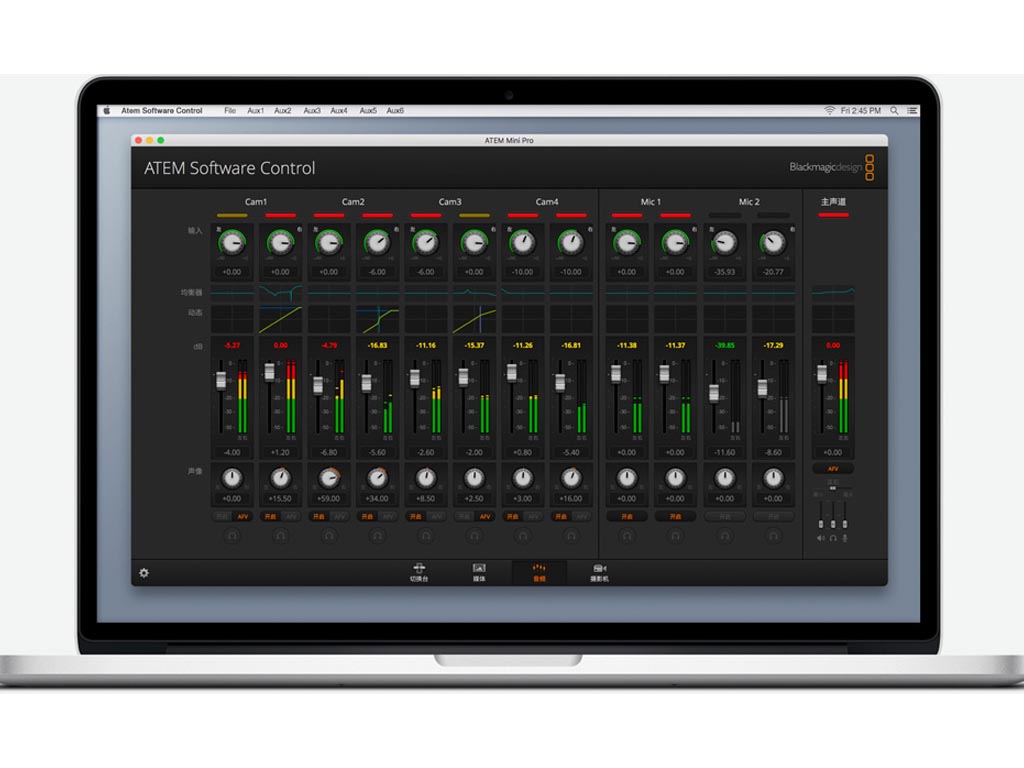

ATEM Software Control Panel 控制软件

ATEM Software Control软件能解锁ATEM Mini所蕴含的强大功能，激发这款切换台的无限潜能。ATEM Software Control提供了带有参数面板的视觉化切换台用户界面，可用于快速调整。除了可以通过USB正常连接之外，您还可以连接以太网，让多名用户使用不同计算机通过其各自的ATEM Software Control对ATEM Mini进行控制！这款软件能提供全面的混音和各种效果，加载静帧，甚至执行高级宏命令编程任务！您还能将切换台状态保存为XML文件！此外，它还能通过以太网控制HyperDeck硬盘录机来播放片段.

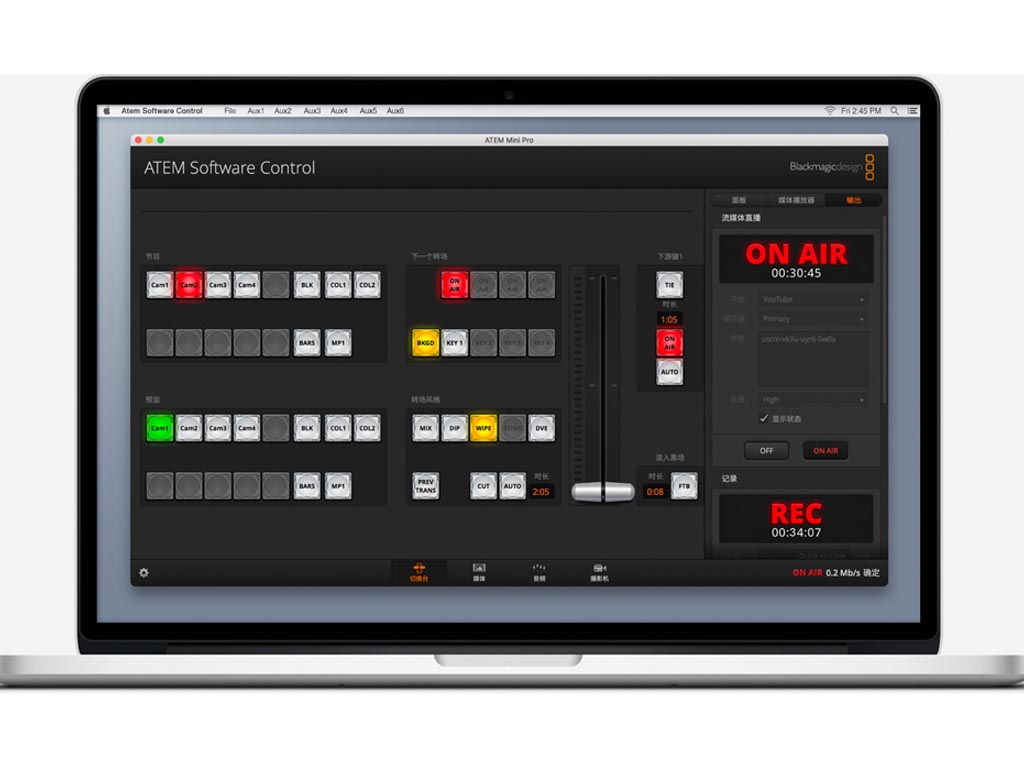

切换节目

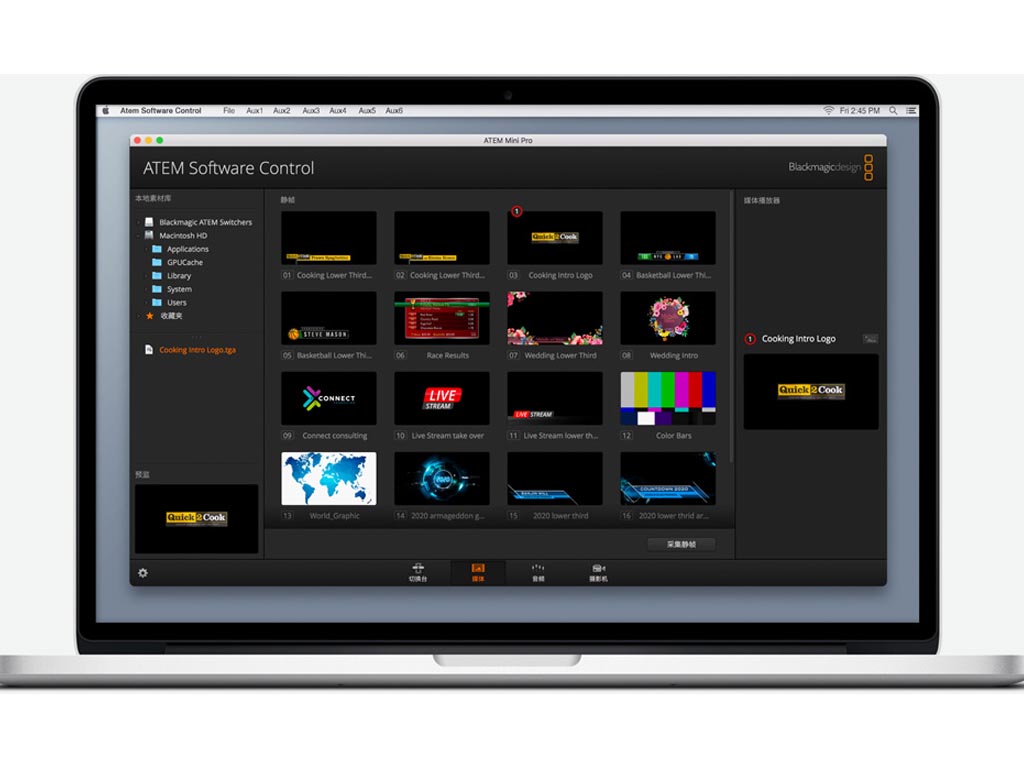

管理媒体

混合音频

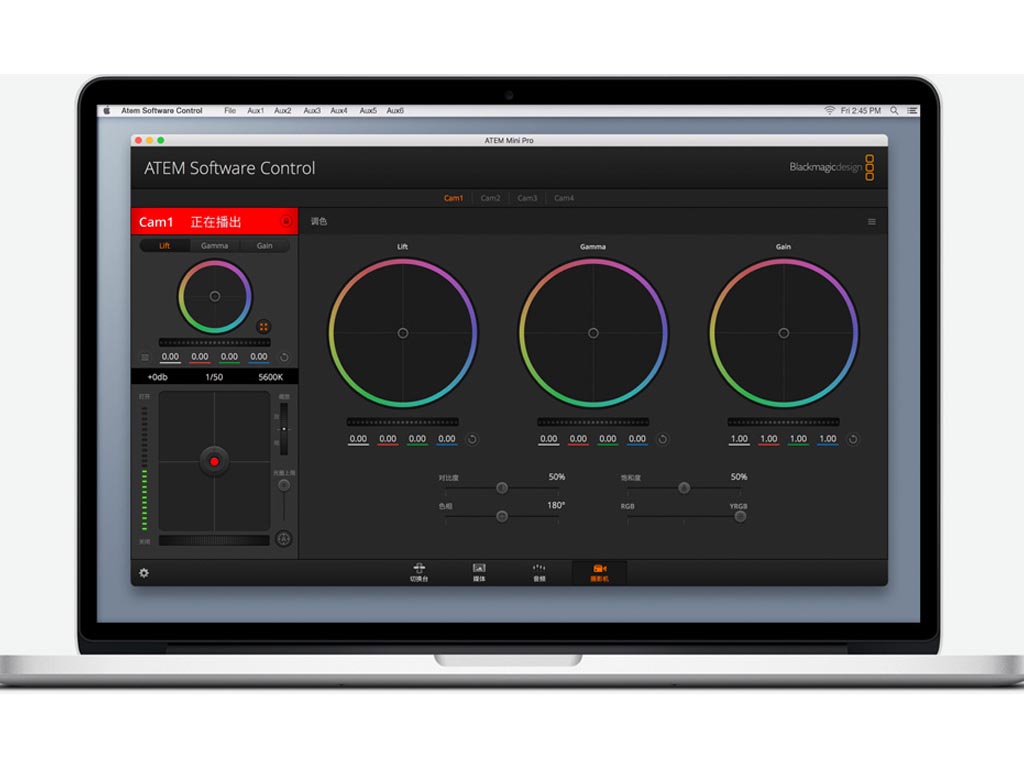

控制机位

入门指南

了解ATEM Mini 即刻学会如何开始现场制作

有了ATEM Mini，流媒体直播和多机位视频制作从未如此简单！将向您展示如何为ATEM Mini切换台完成连接和调试准备，帮您打造自己的直播首秀！ATEM Mini是一款紧凑型广播级切换台，它能切换4路HDMI视频源，并专设2路音频源，整体输出相当于常规USB网络摄像头，可顺利搭配视频软件来使用。ATEM Mini的内置控制面板设有您所需的全部控制，能轻松进行节目切换。假如您需要更强大的性能，不妨运行ATEM Software Control软件控制面板，获得ATEM Mini的全套特效和标题等功能。

设置ATEM Mini

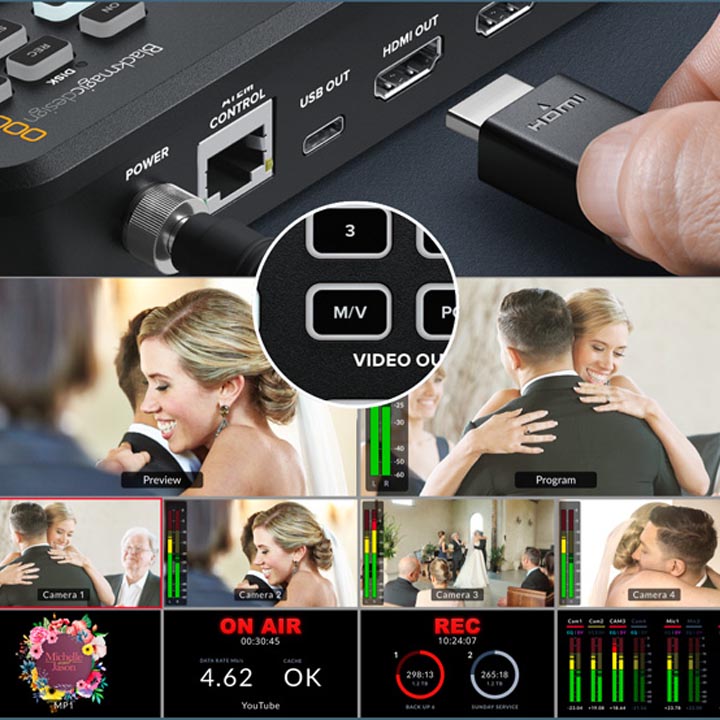

步骤1：连接监看设备

ATEM Mini Pro型号还具备多画面分割功能，您只要通过HDMI输出口连接监视器就能查看多个画面。请确保按下视频输出选择面板中的M/V按钮。

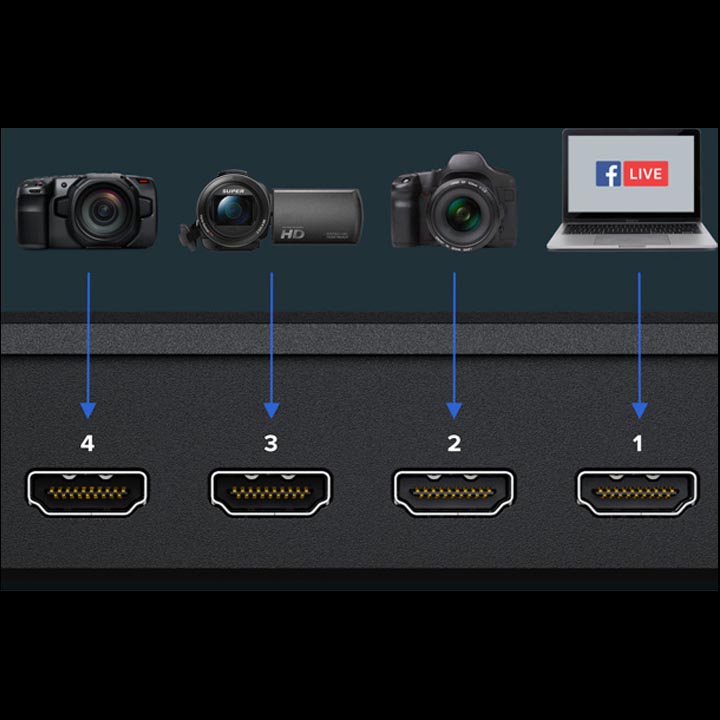

步骤2：连接视频源

下一步是将HDMI摄影机和计算机连接到ATEM Mini的4个HDMI输入上。这样一来，您在创建节目时就能获得四个不同的视频源进行切换。所有HDMI输入都设有格式转换功能，因此不必担心视频设置的问题！

步骤3：连接计算机

如果要进行流媒体直播，可以使用所有型号均配备的USB接口，设备会被识别为网络摄像头。首先，通过USB连接一台计算机。计算机会将ATEM Mini识别为网络摄像头，您可以在Skype等流媒体直播软件中将它选为网络摄像头信号源。

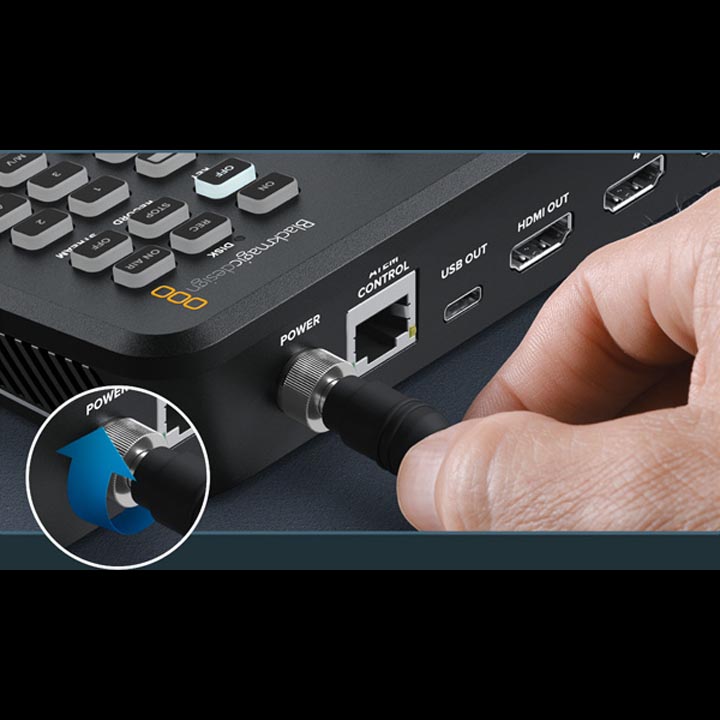

步骤4：连接电源

接下来是使用内附的电源适配器连接电源。如果您使用的是具有锁定功能的DC接口，请确保将其拧紧。但大多数的12伏电源供应都可以正常运行，或者甚至是12伏DC电池也可以运行。

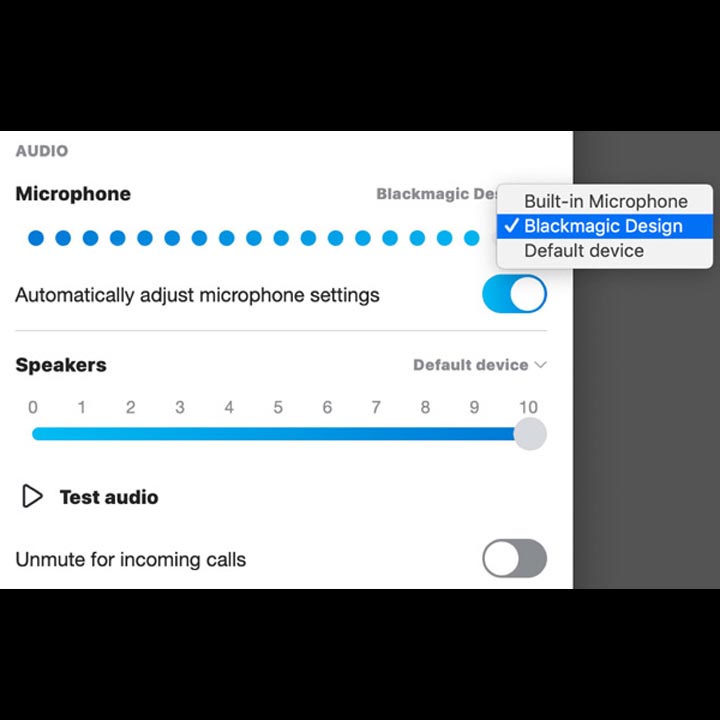

步骤5：直播视频流

Skype是一款理想的测试软件，我们不妨用它来配置ATEM Mini。在Skype的“音频和视频设置”中，将Blackmagic Design选为视频和音频源。预览窗口中显示ATEM Mini视频后，就可以进行视频连线了！

技术规格

描述

ATEM Mini搭载四路HDMI输入，直观易用的设计让任何人都能通过Open Broadcaster、XSplit Broadcaster、YouTube Live、Facebook Live、Skype、Zoom、Twitch、Periscope、Livestream、Wirecast等软件及抖音、斗鱼、西瓜视频、腾讯会议等平台进行多机位网络流媒体直播制作。只需连接四路高品质HDMI输入，就能控制摄影机、电脑、甚至游戏机的现场切换。这款产品拥有可实现精彩画中画效果的内置DVE，广电品质转场，用于去除蓝屏和绿屏背景的上游键控，用于叠加自定义图文的下游键控，音频输入和调音台等多项功能。进行流媒体直播时，ATEM Mini设有的USB输出与网络摄像头原理类似，让您自由连接任何视频软件。此外还搭载可连接投影仪的HDMI视频输出。

接口

视频输入接口总数
4

输出接口总数
2

辅助输出接口总数
1

音频输入接口总数
2 x 3.5mm立体声小型插孔

音频输出接口总数
无，仅限于加嵌音频

时间码接口
无

HDMI视频输入
4路HDMI A类，可切换10bit HD。
2通道嵌入式音频。

视频输入再同步
所有4路HDMI输入。

帧率和格式转换器
所有4路HDMI输入。

HDMI节目输出
1

Ethernet
Ethernet supports 10/100 BaseT for software control, software updates and direct or network panel connection.

计算机接口
1 x USB-C 2.0，可用于网络摄像头输出、软件控制、软件更新及控制面板连接。

格式

HD视频输入格式
720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080i50、1080i59.94、1080i60

HD视频输出格式
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

视频流媒体格式
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

Ultra HD视频格式
无

视频采样
4:2:2 YUV

色彩精度
10bit

色彩空间
Rec 709

来自计算机的HDMI输入分辨率
1280 x 720p 50Hz、59.94Hz和60Hz
1920 x 1080p 23.98、24、25、29.97、30、50、59.94和60Hz
1920 x1080i 50和59.94Hz 60Hz

色彩空间转换
硬件实时

调音台
2通道调音台，每个具备6路输入。
每条通道配有可选择的开/关/音频跟随视频，以及独立的增益控制。
电平和峰值音频表。加上全新Fairlight音频强化：压缩器、门控、限制器、6频段参量均衡器。主增益控制。

格式

上游键控
1

下游键控
1

高级色键
1

线性/亮度键控
2

转场键控
仅DVE

叠加层总数
4

图形发生器
1

彩底发生器
2

带边框或下拉阴影的DVE
1

界面

监视器最低分辨率要求为1366 x 768像素

媒体播放器

媒体播放器
1

通道
每个媒体播放器都有填充和键通道。

媒体池静帧容量
20个，带填充和键

媒体池静帧格式
PNG、TGA、BMP、GIF、JPEG和TIFF

控制

控制面板
内置控制面板，附赠软件控制面板，
支持可选硬件面板。

控制面板接口
以太网支持10/100 BaseT。控制面板和切换台主机可通过网络直接连接。也用来软件升级。ATEM Mini支持直接USB-C接口。

控制面板兼容性
附赠ATEM Software Control Panel软件控制面板。
兼容ATEM 1 M/E Advanced Panel和ATEM 2 M/E Broadcast Panel硬件控制面板。

附赠控制面板
附赠ATEM Software Control Panel软件控制面板，
支持Mac 10.13 High Sierra、Mac 10.14 Mojave或更高版本，以及Windows 10操作系统。

软件

软件更新
使用USB或以太网接口直接连接到Mac OS X或Windows计算机。附赠ATEM Switcher Utility软件。

配置
通过ATEM Software Control Panel配置。ATEM切换台IP地址除外，该设置需要使用USB连接线连接切换台后通过ATEM Switcher Utility软件设置。

操作系统

Mac 10.14 Mojave、
Mac 10.15 Catalina或更高版本。
Windows Icon
Windows 10操作系统。

电源要求

电源供应
1个外部12V电源供应。

功耗
18W

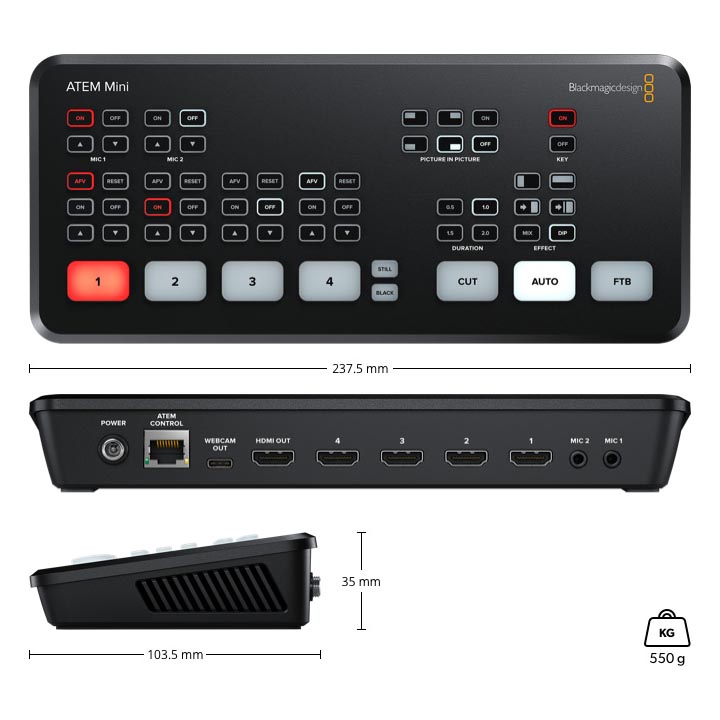

物理规格

环境规格

操作温度
5° C 到 40° C (41° - 104°F)

存储温度
-10°到60° C（14°到140° F）

相对湿度
0%到90%不结露

装箱配置

ATEM Mini

外部12V DC电源带国际转换插头
