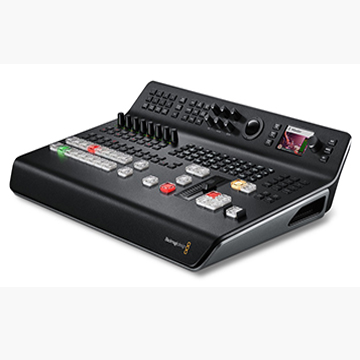

ATEM Television Studio HD Pro
专业特色
广播质量生产的先进创意工具！
广播质量生产的先进创意工具！
电视演播室高清包括所有你需要把任何活的活动变成一个惊人的高清电视节目的专业特色！你可以得到多达8个来源的HDMI和SDI连接，比如照相机、游戏机、笔记本电脑等等。电视演播室高清功能的色度键控强大的上行键，专业广播的过渡，和下游2键添加自定义徽标、虫子、下段！你也可以multview输出，它可以让你看到你所有的源，预览，和最终程序的输出一起在一个单一的高清屏幕在同一时间！
转换
选择一个令人难以置信的过渡范围，包括硬切，混合，浸入和划像模式。电视演播室高清是立即可用的每个过渡，让你完全控制模式、类型、长度和更。没有任何限制的组合，令人兴奋的效果，因为它是如此容易使用，您将能够创建完美的“空中”风格为您的生产在分钟内！

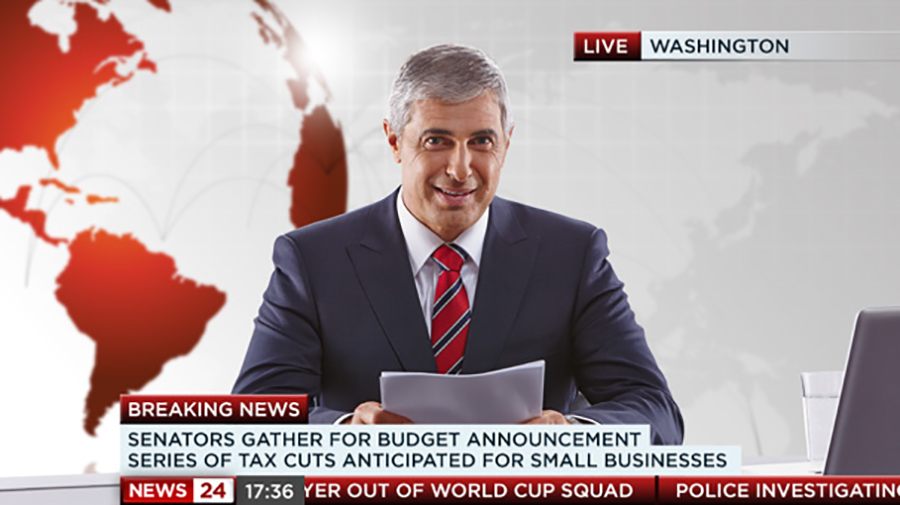

硬切
硬切转场是所有转场类型中最简单、使用最广泛的类型！当您按下Cut按钮后，ATEM会立即将当前预监画面切入直播。您可以直接在节目母线上选择信号源完成画面切换，或者按Cut按钮将处于预监母线上的信号源切入直播。

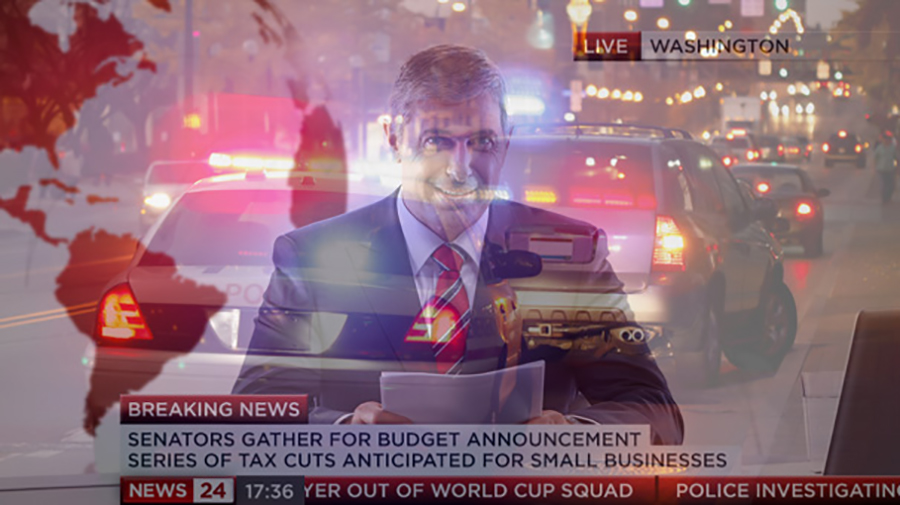

混合
Mix也叫混合或溶解，是现场制作中最具美感的转场！当画面过渡时，该转场可以混合的方式从一个画面平缓过渡到下一个画面，这种转场方式可表现出您的制作所要表达和传递的情感。您可以自定义时间，手动混合转场，获得完美的现场混合！
浸入
Dip也叫浸入，它与混合转场相似，两个画面在交替过程中会以单色、图文或另一段视频作为过渡完成画面切换。浸入黑场或白场进行画面过渡是最为常用的Dip转场方式，当然您也可以使用图标或赞助商标识。Dip转场创意无限，并可广泛应用！
划像
ATEM Television Studio HD切换台内置18个Wipe划像图案，包括圆形、菱形、方形等，您能创造出100多种不同风格的划像转场效果！您可以对这些形状和图案进行反向、柔化，或者自定义边框色彩，甚至还能在图案中加入现场视频，制作出别具一格的划像效果！
DVE
ATEM Television Studio HD机型内置强大的数字视频特效（DVE）处理器。它有推移、旋转、挤压、翻转等转场效果，通过内置的尖端DVE转场将直播画面从一个摄像机信号转换到另一个摄像机信号。DVE转场还能反复或者反向，为您提供更多转场选择。它能提供超过35种丰富精彩的DVE预设移动方案供您选择，您可以将DVE用于各类转场，大幅提升各类节目的现场制作水准！
图文划像
现场制作时，当您想将赞助商的商标出现在转场过渡中时，图文转场便是最佳选择！使用DVE创建精彩的图文飞入特效以及商标划像转场。您可以利用插件功能在Photoshop中创建高分辨率徽标，并直接加载到ATEM媒体池中便可使用。使用Photoshop及预乘键制作图文十分适用于制作平滑飞入图标的高质量效果，当图标移入屏幕时候，再同时在飞入图文下方进行隐藏划像效果完成镜头转场！
上游键控
使用上游键控打造惊人的多层直播特效！将直播视频叠加到其他视频源或图文之上，制作出优质的画面效果。您可以使用亮度键、线性键和图案键，或以绿屏拍摄并使用色键功能即时将视频和虚拟演播室进行合成，缔造独特新颖的画面效果！
亮度键
亮度键有时也称为自键，因为抠像和视频图像叠加使用的是一个视频源。亮度键尤其适用于高对比度的图像，比如以黑色为背景的白色元素，这样您就可以利用显著的对比来抠除黑色背景并用直播视频或图文取而代之。
线性键
线性键以两个源作为填充和键信号，制作出清晰锐利的优质视频画面！其中填充信号包含叠加在背景上的视频，而键信号包含灰度遮罩，可抠除需填充的区域，或为之添加遮罩。
色键
电视天气预报中每天使用的色键，是将现场图像和实时信息相结合的绝佳方法！通常主持人会站在绿屏或蓝屏背景前，而色键抠像功能可以将绿色或蓝色抠除，再用事先准备好的视频或者图文等画面来取代并合成最终画面。
图案键
使用图案键来创建精彩的转场！ATEM切换台内置18种划像图案任您选择，可以将直播画面或图文与各种几何图像进行合成。您能全面控制图案的柔化程度、对称度、大小和位置，创造出独特的画中画效果，轻松完成各直播画面源之间的切换！
下游键控
ATEM Television Studio HD配有2个下游键控，您可以将内置媒体播放器中自带的图标、台标和字幕等高质量图文添加到正在直播的“On Air”节目输出画面上！下游键控是抠像的最后一层，所以叠加在所有切换到主节目输出的视频上。
DVE
ATEM Television Studio HD机型内置强大的数字视频特效处理器，即DVE。它可以通过方便快捷的控制来缩放、旋转并重新放置实时视频。这一高品质2D DVE能创建专业的画中画，并设有可自定义的3D边框、阴影和灯光效果。将动态DVE转场添加到您的制作中，并配以挤压、推移、翻转以及旋转等转场特效，完成画面之间过渡。您还可以使用DVE获得具有飞入效果的图文划像转场。
自定义宏命令
完成设置和自动触发操作的最快捷途径
完成设置和自动触发操作的最快捷途径
宏命令是一种强大而快捷的操控方式，它可以将ATEM切换台上一系列精准定时的复杂操作自动化。只要通过ATEM软件或硬件控制面板就可以记录一连串包括键控特效在内的不同视频源间的转场，以及调音台调整和摄影机控制设置等更多操作命令。宏命令会被保存为XML文件，通过标准文本编辑器就可以对其进行编辑，因此您可以将它们组合在一起从而构建出现场制作过程中手动执行所无法做到的一连串复杂操作！也就是说，您可以为节目制作创建独一无二的视觉效果，这些效果能够被立即调用，并可在切换台间复制和反复使用！

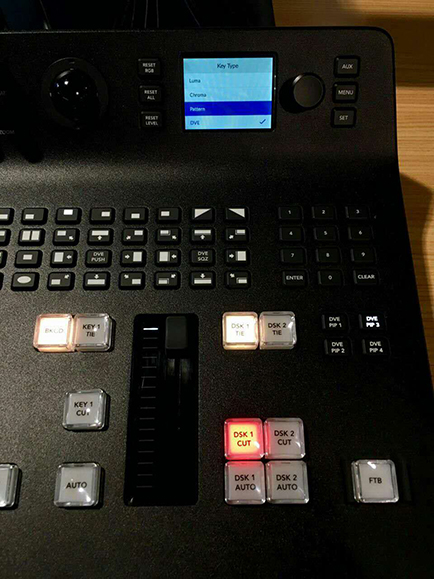

内置LCD屏幕
无需单独的显示屏即可纵览拍摄镜头！
无需单独的显示屏即可纵览拍摄镜头！
ATEM Television Studio Pro HD内置的高亮度LCD屏幕让您监看节目和音频电平，也可以显示菜单以便您调整换台设置。旋钮控制、菜单和设置按钮与LCD屏幕协同作业，能帮助您快速设置切换台。
色彩校正
从切换台即可平衡摄影机色彩，创建独特效果！
从切换台即可平衡摄影机色彩，创建独特效果！
ATEM Television Studio Pro HD切换台内置CCU和Davinci Resolve Primary color corrector一级调色工具，可用来平衡摄影机色彩，并创建独一无二的画面效果！您可以使用硬件控制面板上的按钮来进行基本调整，也可使用软件控制面板上的Davinci Resolve一级调色界面来实现控制！
现场混音
直播活动当下，混音同时进行！
直播活动当下，混音同时进行！
您可以使用内置的多通道调音切换台并混合来自所有视频、模拟XLR以及对讲耳麦输入信号的音频，还能快速调整所有输入的电平，查看音频表，开启或关闭声道，使用AFV等功能！使用ON按钮可在节目上添加任何信号源的音频，即使另一个视频正在直播也可执行这一操作，而且，您只要点按AFV按钮就能在切换时让音频跟随视频。
技术规格

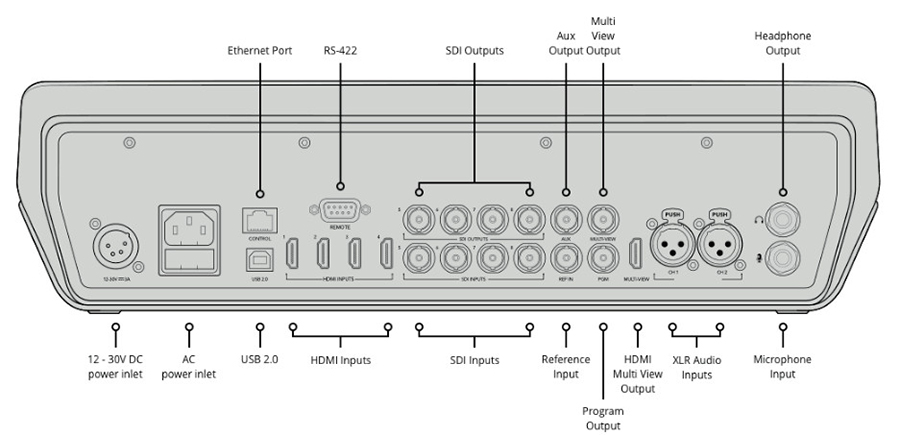

接口
视频输入接口总数
8
输出接口总数
8
辅助输出接口总数
1
SDI速率
270Mb, 1.5G, 3G.
音频输入接口总数
2路XLR。
音频输出接口总数
无，仅限于加嵌音频
SDI视频输入
4路可切换10bit SD/HD。2通道嵌入式音频。
HDMI视频输入
4路HDMI A类，可切换10bit SD/HD。2通道嵌入式音频。
同步输入
三电平或黑场
视频输入同步
8路输入均配备
SDI节目输出
5路10bit，可切换SD/HD。
SDI音频输出
2个音频通道嵌入SDI输出。
多画面分割监看
1
Multi View视频格式
1路HD-SDI和1路HDMI。
视频输入接口总数
8
输出接口总数
8
辅助输出接口总数
1
SDI速率
270Mb, 1.5G, 3G.
音频输入接口总数
2路XLR。
音频输出接口总数
无，仅限于加嵌音频
SDI视频输入
4路可切换10bit SD/HD。2通道嵌入式音频。
HDMI视频输入
4路HDMI A类，可切换10bit SD/HD。2通道嵌入式音频。
同步输入
三电平或黑场
视频输入同步
8路输入均配备
SDI节目输出
5路10bit，可切换SD/HD。
SDI音频输出
2个音频通道嵌入SDI输出。
多画面分割监看
1
Multi View视频格式
1路HD-SDI和1路HDMI。
格式
SD格式支持
525i59.94 NTSC 4:3、16:9、625i50 PAL 4:3或16:9
HD格式支持
720p50、720p59.94、1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94
1080i50、1080i59.94
SDI规范
SMPTE 259M、292M和424M。
视频采样
4:2:2 10bit
色彩精度
4:2:2 10bit
色彩空间
4:2:2 YUV
计算机HDMI输入分辨率
720 x 480i 59.94Hz、720 x 576i 50Hz、1280 x 720p 59.94Hz 50Hz、1920 x 1080p 23.98、24、25、29.97、30、50、59.94、1920 x1080i 50、59.94Hz 60Hz。
色彩空间转换
硬件实时。
处理延迟
6条扫描线。
调音台
2通道调音台，每个具备10路输入。
每个声道可选的开/关/音频跟随视频（AFV）以及单独的增益控制。
电平和峰值音频表。
主增益控制。耳机输出电平控制，分别与节目、对讲和侧音单独混合。
SD格式支持
525i59.94 NTSC 4:3、16:9、625i50 PAL 4:3或16:9
HD格式支持
720p50、720p59.94、1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94
1080i50、1080i59.94
SDI规范
SMPTE 259M、292M和424M。
视频采样
4:2:2 10bit
色彩精度
4:2:2 10bit
色彩空间
4:2:2 YUV
计算机HDMI输入分辨率
720 x 480i 59.94Hz、720 x 576i 50Hz、1280 x 720p 59.94Hz 50Hz、1920 x 1080p 23.98、24、25、29.97、30、50、59.94、1920 x1080i 50、59.94Hz 60Hz。
色彩空间转换
硬件实时。
处理延迟
6条扫描线。
调音台
2通道调音台，每个具备10路输入。
每个声道可选的开/关/音频跟随视频（AFV）以及单独的增益控制。
电平和峰值音频表。
主增益控制。耳机输出电平控制，分别与节目、对讲和侧音单独混合。
产品规格
上游键控
1
下游键控
2
色度键控
1
线性/亮度键控
3
对讲支持
内置，使用航空级耳麦
混音消除支持
有，4路摄影机PGM输出
转场键控（Stinger/DVE）
仅DVE
叠加层总数
5
图形发生器
2
彩底发生器
2
带3D边框或下拉阴影的DVE
1
Interface
监视器最低分辨率要求为1366 x 768像素。
窗口数量
1 x 10
可指派窗口
8个可指派和2个固定的窗口用于节目和预监。
Tally
红色表示节目，绿色表示预监。
Tally输出
可通过以太网接口连接Blackmagic Design的GPI and Tally Interface添加。 （需另购）
窗口源标签
上游键控
1
下游键控
2
色度键控
1
线性/亮度键控
3
对讲支持
内置，使用航空级耳麦
混音消除支持
有，4路摄影机PGM输出
转场键控（Stinger/DVE）
仅DVE
叠加层总数
5
图形发生器
2
彩底发生器
2
带3D边框或下拉阴影的DVE
1
Interface
监视器最低分辨率要求为1366 x 768像素。
窗口数量
1 x 10
可指派窗口
8个可指派和2个固定的窗口用于节目和预监。
Tally
红色表示节目，绿色表示预监。
Tally输出
可通过以太网接口连接Blackmagic Design的GPI and Tally Interface添加。 （需另购）
窗口源标签
支持
Multi view监看
多画面分割监看
1路10画面布局
Multi View视频格式
HD
多画面分割监看
1路10画面布局
Multi View视频格式
HD
媒体播放器
媒体播放器
2，带非易失性闪存
通道
每个媒体播放器都有填充和键通道。
媒体池静帧容量
20个，带填充和键
媒体池静态图格式
PNG、TGA、BMP、GIF、JPEG和TIFF
媒体播放器
2，带非易失性闪存
通道
每个媒体播放器都有填充和键通道。
媒体池静帧容量
20个，带填充和键
媒体池静态图格式
PNG、TGA、BMP、GIF、JPEG和TIFF
控制
控制面板
内置，带摄影机控制 附赠软件面板 支持选购的Broadcast Panel
控制面板兼容性
附赠ATEM Software Control Panel软件控制面板。兼容ATEM 1 M/E Broadcast Panel和ATEM 2 M/E Broadcast Panel硬件控制面板。
附赠软件控制面板
附赠ATEM Software Control Panel软件控制面板，支持Mac OS X 10.11 El Capitan、Mac OS X 10.12 Sierra或更高版本，以及64位版Windows 8.1或64位版Windows 10操作系统。
控制面板
内置，带摄影机控制 附赠软件面板 支持选购的Broadcast Panel
控制面板兼容性
附赠ATEM Software Control Panel软件控制面板。兼容ATEM 1 M/E Broadcast Panel和ATEM 2 M/E Broadcast Panel硬件控制面板。
附赠软件控制面板
附赠ATEM Software Control Panel软件控制面板，支持Mac OS X 10.11 El Capitan、Mac OS X 10.12 Sierra或更高版本，以及64位版Windows 8.1或64位版Windows 10操作系统。
软件
软件更新
使用USB接口直接连接到Mac OS X或Windows计算机。附赠ATEM Switcher Utility软件。
配置
通过ATEM Software Control Panel配置。ATEM切换台IP地址除外，该设置需要使用USB连接线连接切换台后通过ATEM Switcher Utility软件设置。
软件更新
使用USB接口直接连接到Mac OS X或Windows计算机。附赠ATEM Switcher Utility软件。
配置
通过ATEM Software Control Panel配置。ATEM切换台IP地址除外，该设置需要使用USB连接线连接切换台后通过ATEM Switcher Utility软件设置。
操作系统
Mac OS X 10.10 Yosemite、
Mac OS X 10.11 El Capitan 或更高版本。
Windows 8.1 64-bit或Windows 10 64-bit。
Mac OS X 10.10 Yosemite、
Mac OS X 10.11 El Capitan 或更高版本。
Windows 8.1 64-bit或Windows 10 64-bit。
电源要求
电源
1个内部110-240V AC电源。4针12V DC。
功耗
40W
1个内部110-240V AC电源。4针12V DC。
功耗
40W

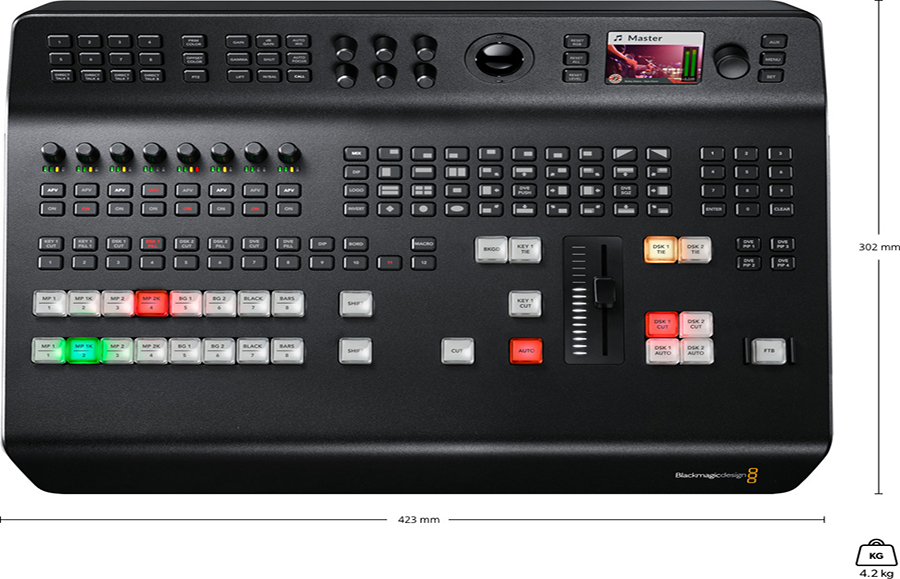

物理规格
环境规格
操作温度：
5° C到40° C
存储温度：
-20°到60° C（-4° 到 140° F）
相对湿度：
0%到90%不结露
装箱配置
ATEM Television Studio Pro HD
含有软件和操作手册的SD卡
保修
12个月有限制造商保修。
操作温度：
5° C到40° C
存储温度：
-20°到60° C（-4° 到 140° F）
相对湿度：
0%到90%不结露
装箱配置
ATEM Television Studio Pro HD
含有软件和操作手册的SD卡
保修
12个月有限制造商保修。
