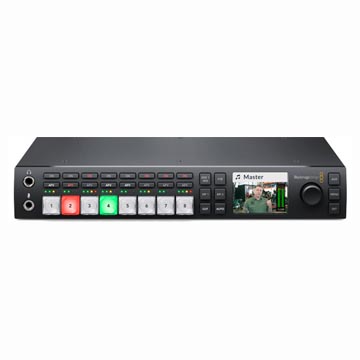

ATEM Television Studio HD
全新ATEM Television Studio
业界首款为广播、专业和视听用户打造的现场制作切换台登场！
业界首款为广播、专业和视听用户打造的现场制作切换台登场！
ATEM Television Studio HD是首款为广电行业和专业视听领域所设计的现场制作切换台。它搭载4路SDI和4路HDMI输入，可实现多达8路视频源连接，并且支持上至1080p60的所有格式！ATEM Television Studio HD蕴含高端广播级功能，其所有输入均配备再同步功能，不论您使用专业级摄影机还是消费级摄影机，它都能始终为您带来干净利落的画面切换。除此之外，它的MultiView多画面分割输出还能将各路视频源、预监以及节目等在内的所有画面全部在一个屏幕上集中显示。其他精彩功能还包括辅助输出、内置对讲、两个静帧存储、一个调音台以及摄影机控制单元等！ATEM Television Studio Pro HD拥有同样的功能，除此以外还配有一台集成的专业广播级硬件控制面板和额外的CCU控制。两款机型均是现场制作、电视剧集、网络节目、视听甚至视频游戏竞赛直播等制作场合的不二之选！连接摄影机、游戏机或计算机后，就能马上开始现场切换！
现场制作切换台
将现场活动打造成专业的HD电视节目！
将现场活动打造成专业的HD电视节目！
ATEM Television Studio系列切换台是迄今制作精彩创意的HD节目现场直播最高效、最经济的解决方案！它非常适合电视台、专业体育比赛、音乐会、演讲、甚至YouTube Live、Facebook Live和Twitch.tv等新一代网络播客使用。它们能为您带来多机位、游戏机和计算机画面间行云流水般的实时切换，丰富转场、精彩图文、炫目特效更不在话下！两种机型都能够执行干净利落的专业级切换，彻底避免切换源信号时可能出现的故障。因此，您甚至可以将它作为视听系统的前端控制器使用，只要轻轻一按按钮，就可以在多个视频源之间流畅切换！

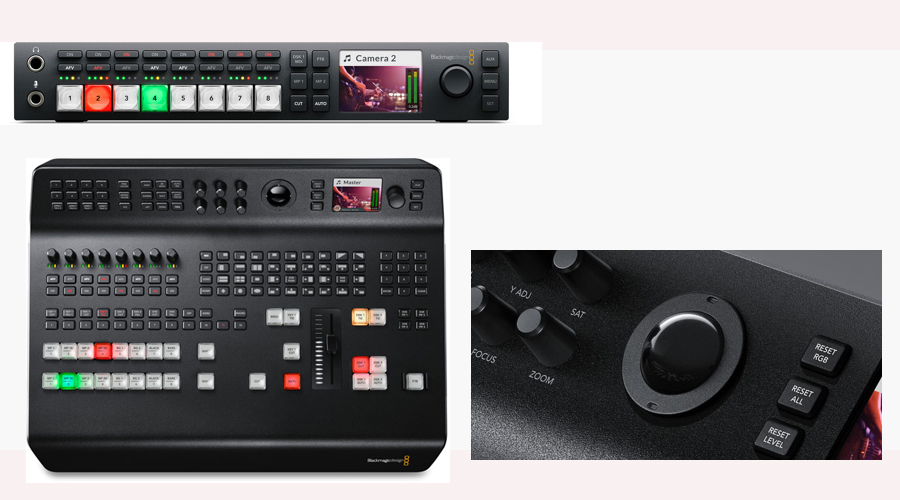

总有一款适合您
将现场活动打造成专业的HD节目！
将现场活动打造成专业的HD节目！
您可以选择最适合的机型来切换您的现场制作。ATEM
Television Studio HD机型小巧却配备多项高端功能，是终极的便携型切换台。ATEM Television Studio Pro
HD拥有同样的功能，同时还配有全集成的专业控制面板，让复杂的大型现场制作更加快速高效。两种ATEM Television
Studio机型都配备广播质量的切换功能，多种创意工具，而极高的便携性让您能随时随地自由制作现场HD节目！

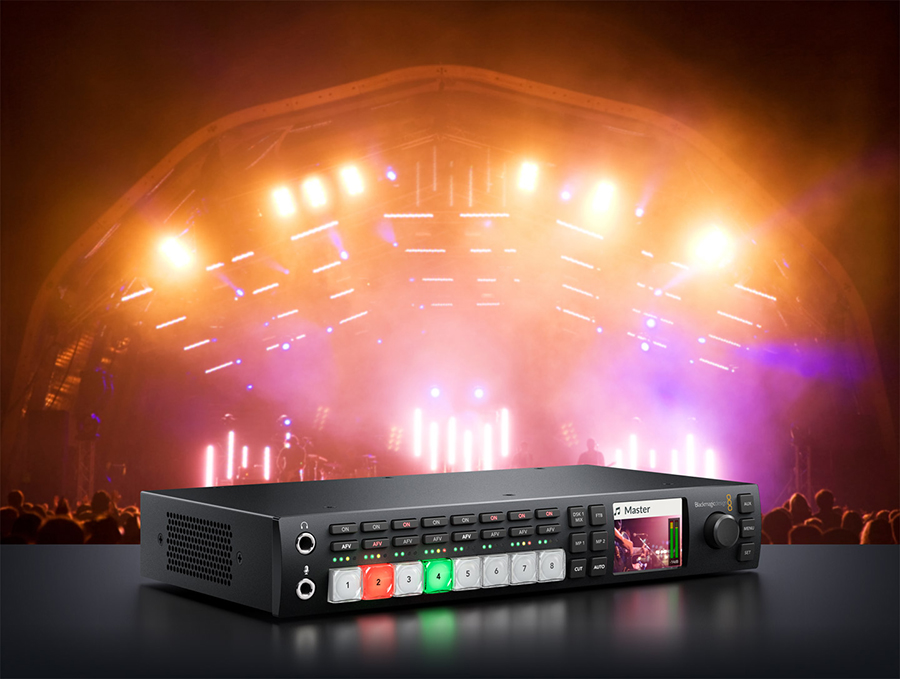

匠心独具的便携设计
全球最小的一体化广播级切换台！
全球最小的一体化广播级切换台！
ATEM Television Studio HD小巧便携，可随处使用，是名副其实的专业切换台！一体化的设计风格配备内置AC电源，全面的前面板控制设有输入源按钮用于画面切换，并自带LCD显示屏、旋钮等实用功能。它的机身紧凑小巧，可放置于工作台上，也可选配Teranex Mini Rack Shelf安装到设备机架上。这意味着可以把它与Teranex Mini Converter、HyperDeck Studio Mini录机、Blackmagic MultiView 4或Blackmagic Web Presenter等其它Blackmagic产品放在一个机架空间里。

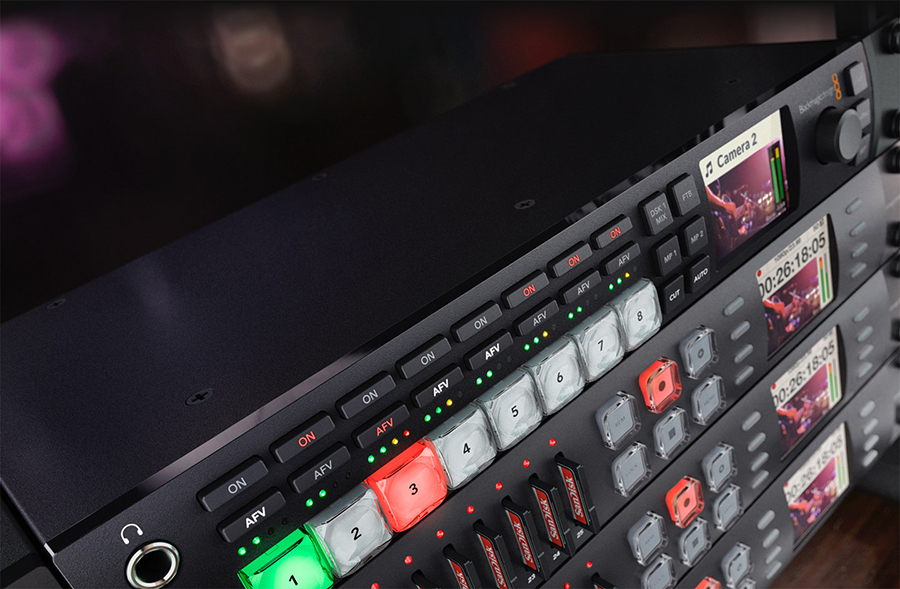

前面板控制
直接通过前面板操作所有切换台功能！
直接通过前面板操作所有切换台功能！

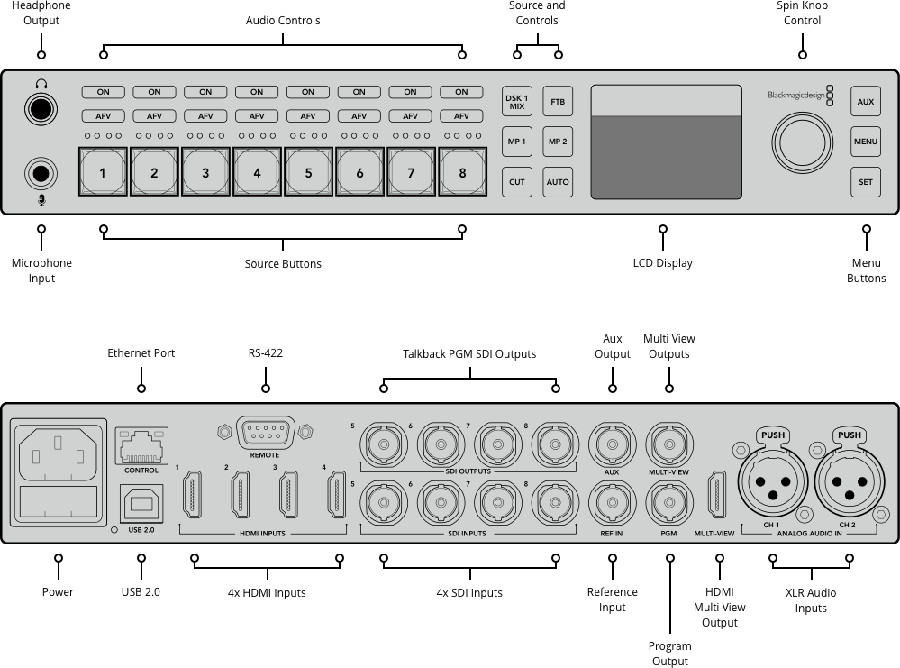

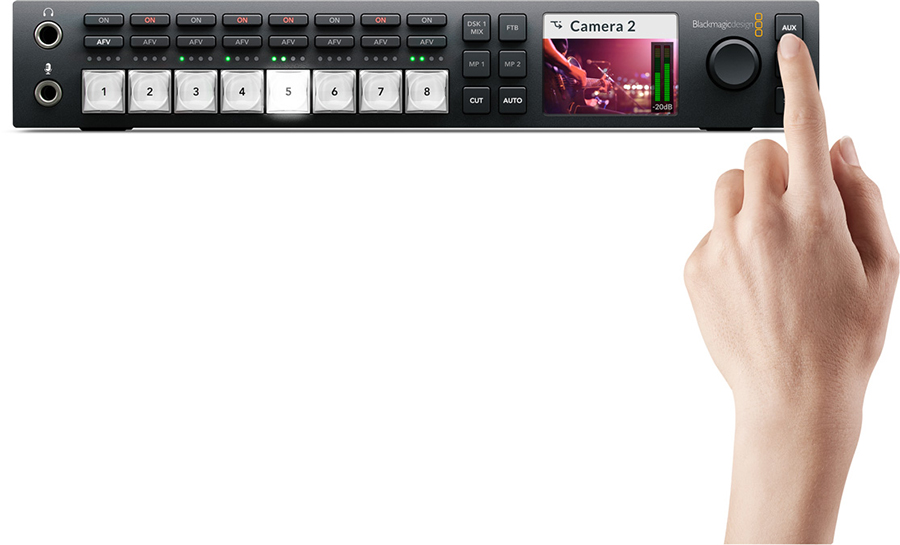

ATEM Television Studio HD的前面板控制配备8个超大的背光按键，可用来切换画面和控制音频，并获得下游键控、渐黑、媒体播放器以及Cut Bus风格和自动切换等转场选择。这意味着您可以利用前面板直接创建节目！ATEM Television Studio HD十分适合专业视听类制作场合的安装部署，您只需要切换信号源就可以进行制作。除此之外，这款切换台还内置LCD屏幕，可以通过菜单调整所有切换台设置，也可用作视频和音频监看、辅助控制、以及显示您正在调整的声道。ATEM Television Studio Pro HD是一台内置切换台的专业控制面板，适合处理更复杂、节奏更快的制作。这台配有优质按钮的专业硬件控制面板能够在直播进行的同时实时切换信号源、添加精彩特效、流畅管理摄影机并进行远程调色、混合音频、键入图文等。

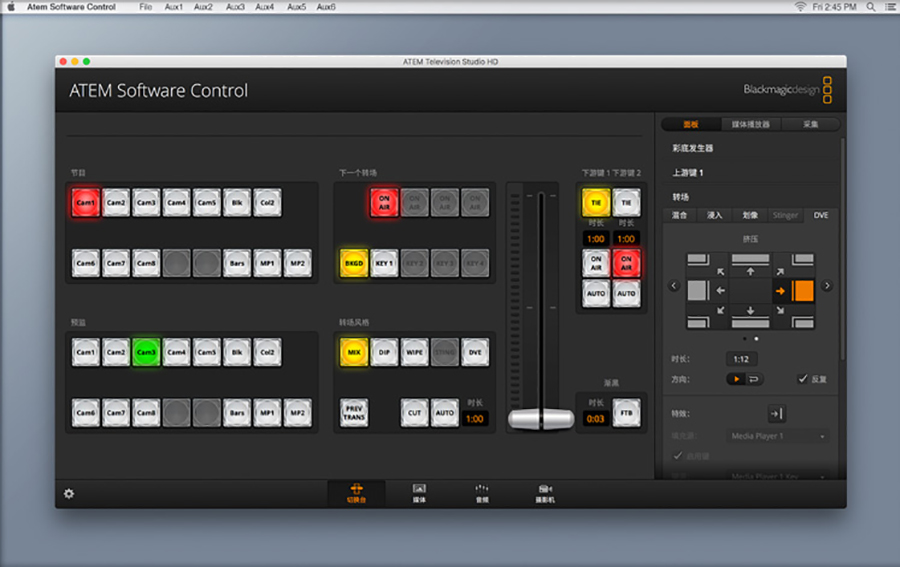

软件控制
附赠Mac和Windows版软件控制面板！
附赠Mac和Windows版软件控制面板！

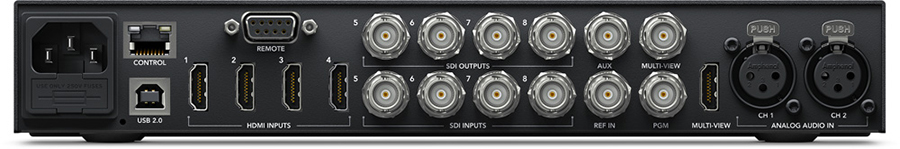

SDI和HDMI输入
连接多达8台摄影机、游戏机或计算机！
连接多达8台摄影机、游戏机或计算机！
作为专业的广播级SDI切换台，两种机型还配备了众多HDMI接口供您使用！它们搭载四路3G-SDI和四路HDMI输入，可连接多达8台摄影机、游戏机、计算机或其他信号源，并且支持上至1080p60的所有SD和HD格式！您可以使用消费级的HDMI摄影机，或者专业的SDI广播级摄影机。您将获得同步输入、模拟音频输入、RS-422 PTZ控制和以太网，以连接硬件或软件控制面板！与其他切换台不同的是，它的所有视频输入都配有自动帧同步器，因此您不必使用昂贵的同步锁相摄影机。无论您插入任何视频源都可以马上显示！
专业SDI输出
不会拖您后腿的广播级接口。
不会拖您后腿的广播级接口。
ATEM Television Studio配备专业的SDI节目和辅助输出接口，以及SDI和HDMI输出接口，能实现多画面分割监看功能。使用SDI节目输出接口可以连接到HyperDeck Studio Mini等专业录机设备上，并以最高质量记录节目视频。多画面分割的SDI和HDMI输出让您在任何显示器上轻松监看节目，包括消费级HD电视！切换台的辅助输出可以将节目信号或不带任何图文叠加信息的纯画面信号输出到任何显示器、录机甚至舞台的数字巨幕上！
内置MultiView
在一个监视器上看到所有视频源！
在一个监视器上看到所有视频源！

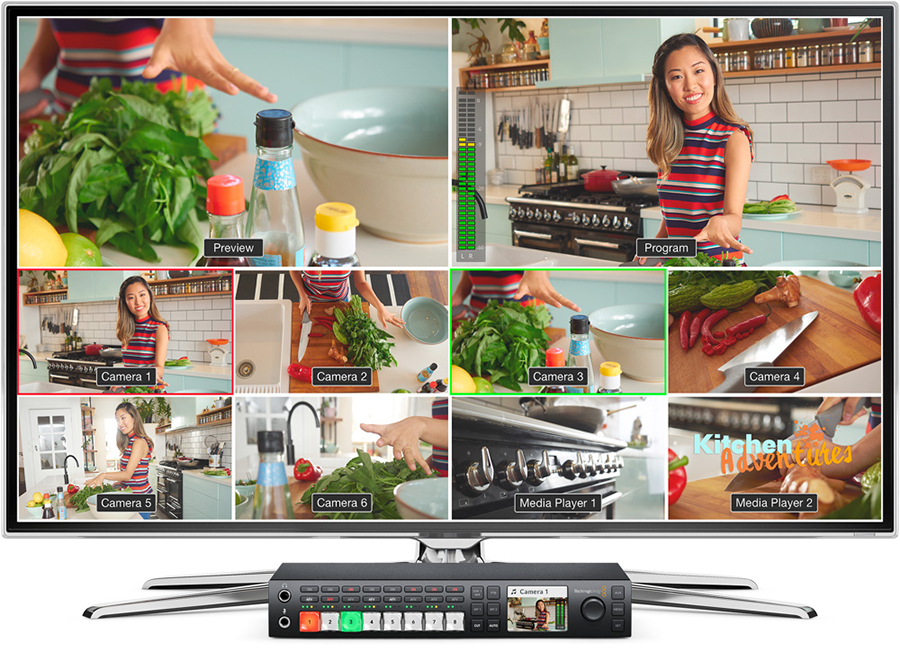

制作多机位现场节目时，必须同时查看到所有视频源。切换台内置的多画面分割输出可在一台HDMI电视机或SDI监视器上显示多达8通道视频信号的画面！因此，您可以在同一台显示器上同时查看到各机位画面，以及Tally提示灯、图文、预监以及最终的节目输出画面。此外，它还提供自定义标签、音频表和安全区标识设定等众多实用功能！只要连接到标准的高清电视机上，您就能随时随地获得完美的多机位监看方案！
强大的转场
海量创意选择，专业转场过渡！
海量创意选择，专业转场过渡！
您可以立刻选择使用各类专业广播级转场，包括混合、划像及浸入等各种类别，出色完成画面切换！转场时长任您调整，更有边框类型、色彩、宽度、位置以及方向等各类广泛的选项供您选择！这款切换台共设有18种可全面自定义的转场类型，定能助您打造出具备高端广播级水准的精彩高清节目！同时，您还能使用DVE转场，创建图文划像，甚至可以在使用HyperDeck Studio Mini回放带有填充和键的4:4:4:4图文时使用Stinger功能将图文发回切换台！
内置2D DVE
精彩的DVE转场和画中画效果！
精彩的DVE转场和画中画效果！
配备对讲功能
与摄影机进行实时双向交流！
与摄影机进行实时双向交流！

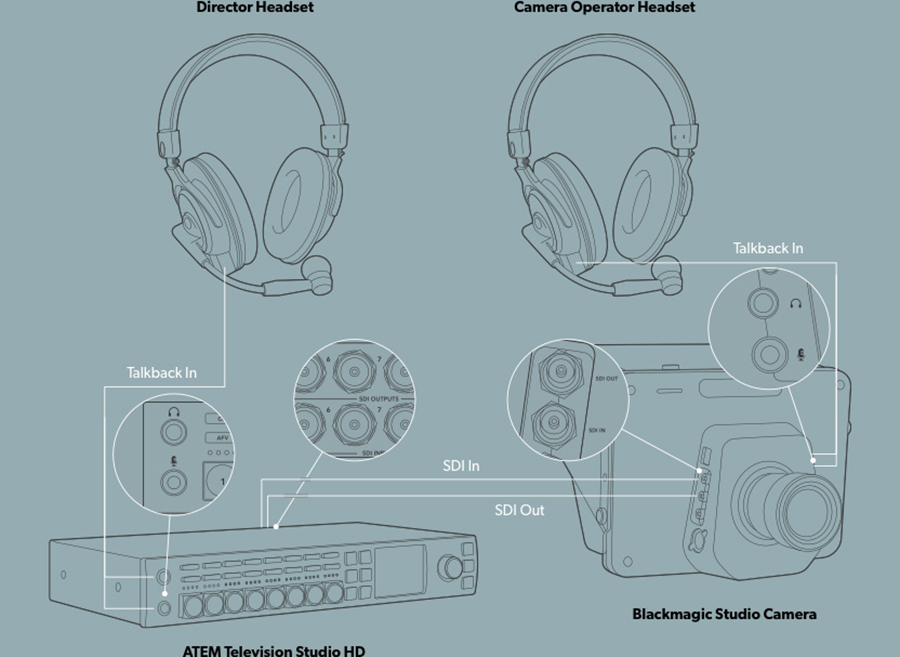

ATEM Television Studio配备内置对讲转换器，可利用极少使用的15和16号通道，将对讲音频发送回摄影机上。同时前面板配有耳机接口，可以与支持SDI对讲功能的摄影机进行对讲和监听。摄影机的对讲嵌入摄影机向切换台输送的SDI视频信号里。当您将切换台的对讲SDI输出连接回摄影机，导演的对讲音频、tally和摄影机控制会发送给摄影机。它的4路SDI输出可实现与摄影机之间的对讲，并且带有混音消除效果。这意味着您可以将节目音频发送给访谈对象，让他们查看并监听除了自己以外的所有内容，并且不会受到延迟音频回声的干扰！

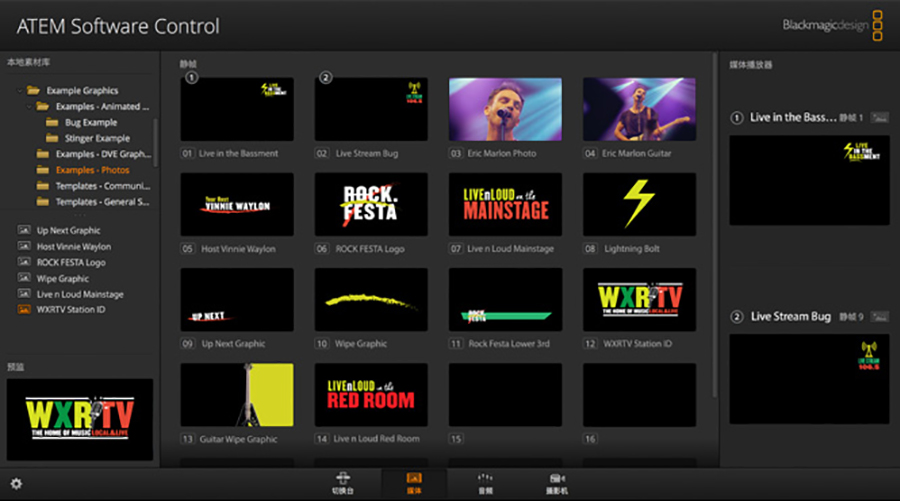

标题和图文
即时添加专业标题及图文！
即时添加专业标题及图文！
您最多可以存储20种自定义图文或图标，并且在几秒钟内即可播出使用！您只需将软件控制面板中媒体文件管理页面里的文件上传到ATEM切换台的媒体池当中，然后根据制作需要选择任何文件在两个内置媒体播放器中的其中一个播放即可。媒体播放器采用闪存，即使在电源关闭的情况下您的图文也会被保存！只要使用切换台自带的Photoshop插件就可以通过以太网络使用计算机从Photoshop直接将图文上传至ATEM的媒体池当中。现在，您只需几秒钟就可以将自定义标题和图文信息添加到直播画面上了！
实时键控
在直播视频上进行绿屏抠像和图文叠加！
在直播视频上进行绿屏抠像和图文叠加！
ATEM Television Studio HD配备一个上游键控，具有全面的色键抠像功能用于绿屏及蓝屏拍摄。也就是说，您可以将绿屏或蓝屏抠除，然后在播报人员背后添加气象图、各类图形以及逼真的虚拟布景！上游键控兼容色度、图案、形状和线性键。此外，您还能获得两个下游键控，可用来在视频上添加图文、徽标以及台标。由于ATEM Television Studio HD体积小巧，安装在机架上时，您甚至可以在旁边再装一台HyperDeck Studio Mini。您可以将其作为带Alpha通道的ProRes 4:4:4:4动态图形源文件使用，以便您在直播视频上进行实时抠像之用！
专业的3G-SDI接口
兼容上至1080p60的所有格式！
兼容上至1080p60的所有格式！
专业调音台
实时混合所有声源！
实时混合所有声源！

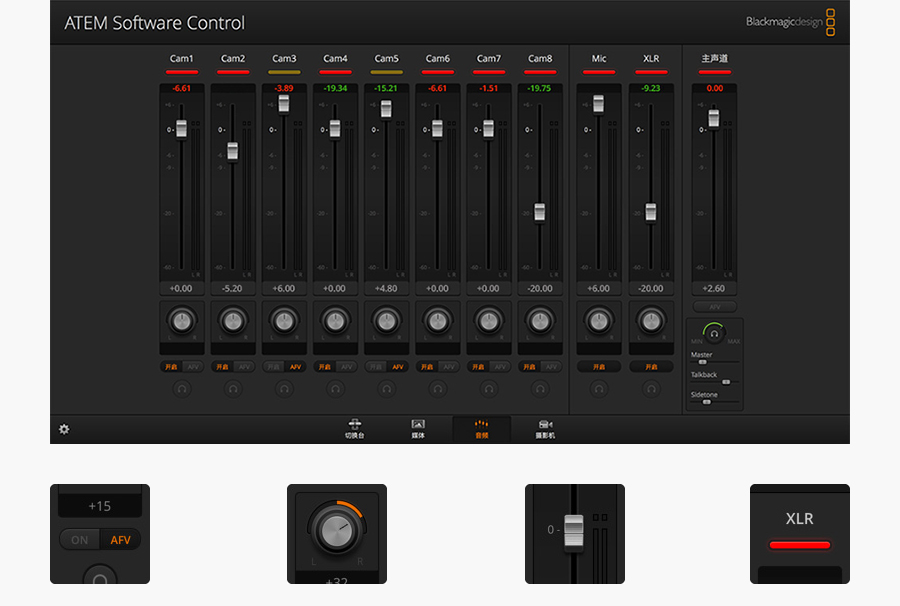

使用专业调音台将摄影机的音频与来自模拟XLR输入和电脑、游戏机等其它HDMI源的音频混合在一起。您可以利用前面板充分进行音频混合，或者在Mac或PC上使用调音台控制选项卡，在屏幕上显示附带电平表的多轨道混合界面！您可以精确调整来自摄影机和外部音频的各项电平及平衡参数，并可快速启用或禁用各个声道，还可将音频设置为音频跟随视频模式！
远程控制摄影机
从切换台获得全面控制！
从切换台获得全面控制！

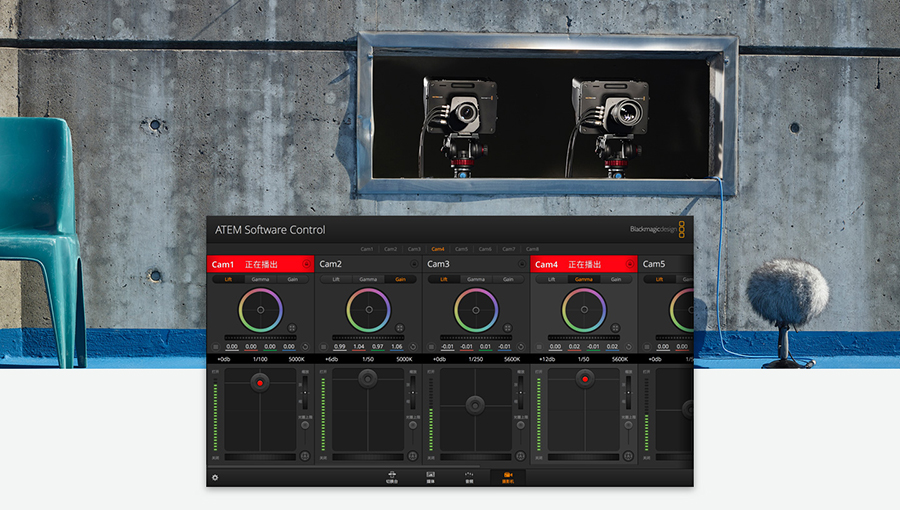

您可以使用ATEM软件控制面板全面操控摄影机！Blackmagic Studio Camera可通过SDI节目信号接口从ATEM切换台进行操控，因此您可以控制摄影机内部设置和调色工具，或者从ATEM软件控制面板实现遥控控制！有两种控制界面供您选择，它们分别是传统的摄影机控制，即CCU界面，以及和DaVinci Resolve一级调色工具相同的调色界面，以便您能使用DaVinci Resolve的全部调色功能为现场制作添加创意！
辅助SDI输出
向舞台上的大屏幕和视频投影仪发送信号！
向舞台上的大屏幕和视频投影仪发送信号！
ATEM Television Studio设有独立的辅助输出，十分适合将视频信号输出到舞台的大屏幕上，或者将不带播出标识的“净信号”发送到录机用于节目母版制作。您可通过前面板辅助按钮选择您想要发送到辅助输出的信号。您可将任何一路视频输入、媒体播放器、预监母线、测试信号以及更多信号指派到辅助输出！辅助输出也非常适合技术监看，比如控制摄影机时，通过设定，可以自动切换到您正在调整的摄影机。

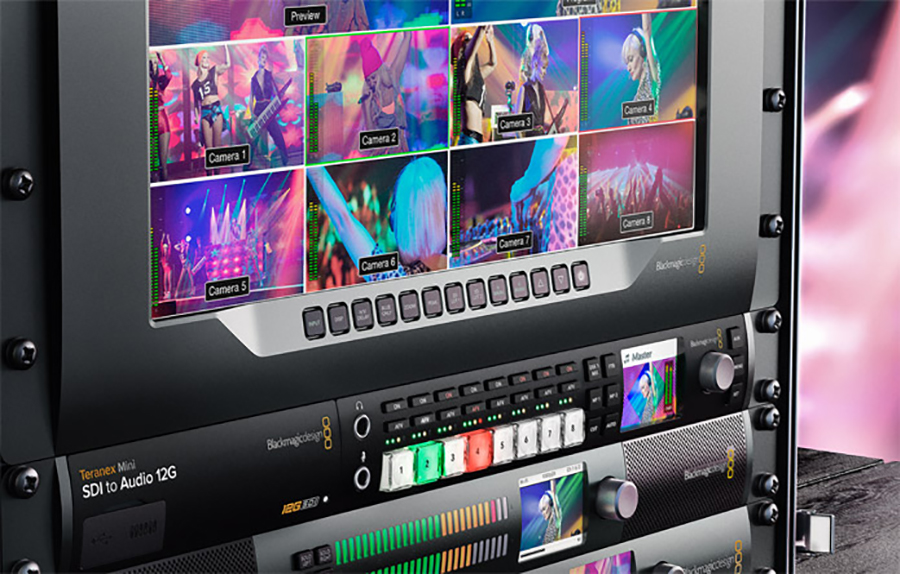

自定义您的完美演播室
基于Teranex Mini的模块设计小巧便携！
基于Teranex Mini的模块设计小巧便携！

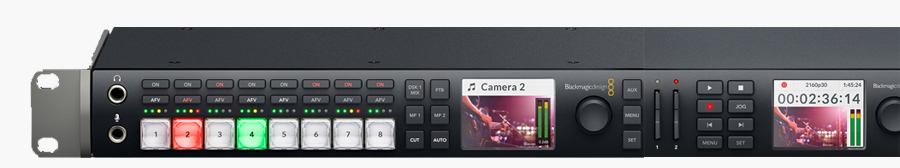

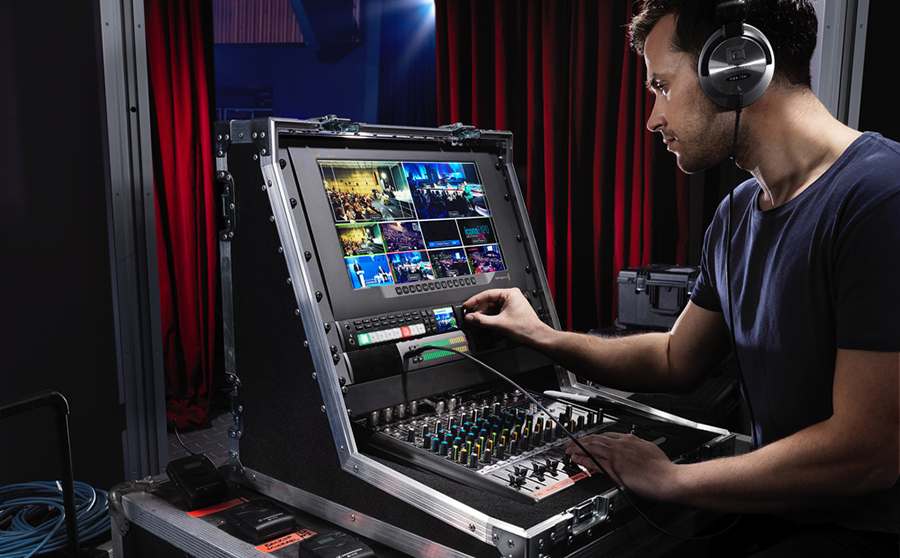

ATEM Television Studio HD仅占⅔机架空间，您可以混合匹配其它设备！比如，您可以将ATEM Television Studio HD安装在机架上，并且利用剩余空间来添加HyperDeck Studio Mini作为母版录像机，全部只占一个机架单元。您甚至还能添加Teranex Mini Converter，在SDI和HDMI信号源之间进行转换。与Blackmagic SmartView 4K共同使用可以获得理想的多画面分割监视器，您甚至可以添加Blackmagic Duplicator 4K在25张SD卡上同步录制节目，在活动结束后立刻出售给顾客！
硬件控制面板
紧凑设计凝聚全面控制！
紧凑设计凝聚全面控制！

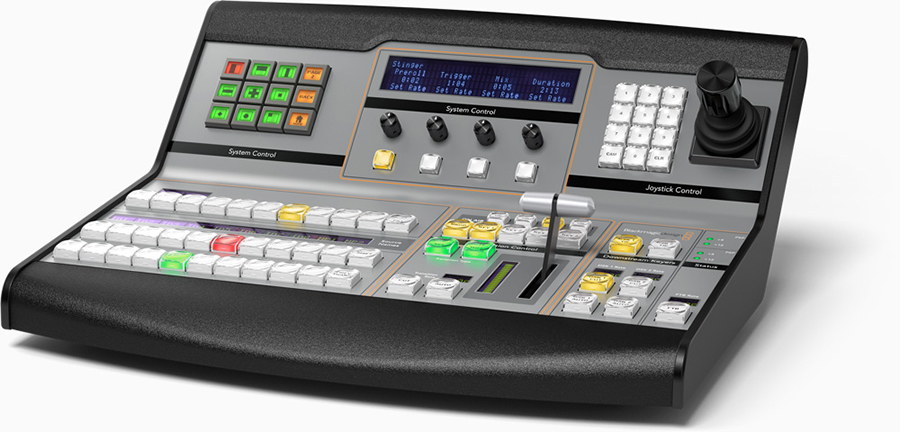

如果您正在使用小巧的ATEM Television Studio HD机型，一个绝佳的扩展方式是使用外部专业硬件控制面板，您可以添加选购ATEM 1M/E Broadcast Panel。1M/E控制面板设计紧凑，并配有高质感按键、旋钮以及可胜任24/7全天候现场制作环境的各项控制，让您准确便捷地控制切换台的所有功能！
ATEM Television Studio
为电视节目注入广播级高端品质！
为电视节目注入广播级高端品质！

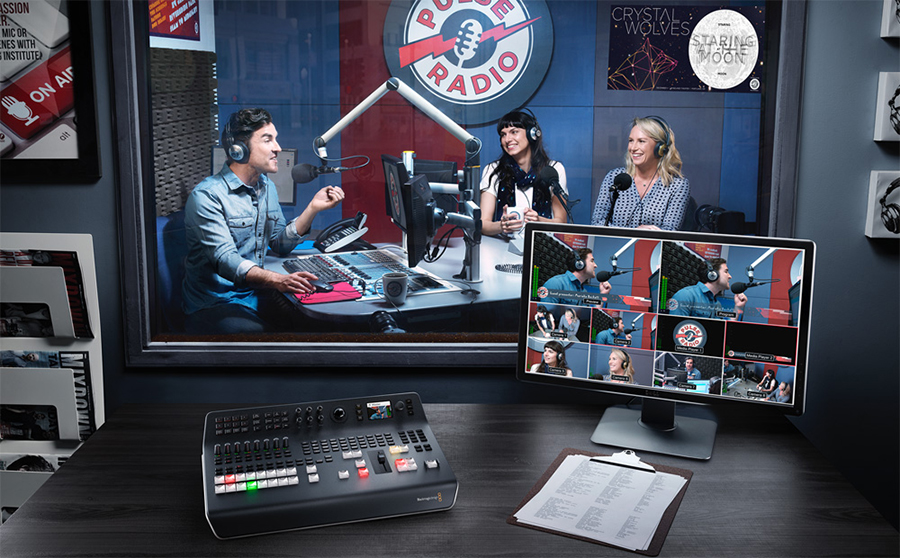

不论您是播出机构、学生、教育工作者、摄像师还是网络播客，ATEM Television Studio都是您的理想搭档，它能帮助您创作出具有广播级品质的直播节目。您可以生成现场节目，在场馆中的大屏幕电视或投影仪上显示，复制和销售拷贝，或将编码器连接到输出来进行网上流媒体播放！除此之外，这款切换台还配备HDMI和SDI接口，因此可连接包括消费级摄影机、计算机、视频游戏机乃至高端广播级摄影机在内的各类设备！只需连接摄影机、显示器和运行有软件控制面板的笔记本电脑即可操作！
播出制作
实时创建多机位高清节目！ATEM Television Studio HD可在节目进行的当下进行画面切换，因此帮您省去了后期制作的时间！这对于实况体育和演播厅节目等制作场合来说是理想之选！
婚庆现场制作

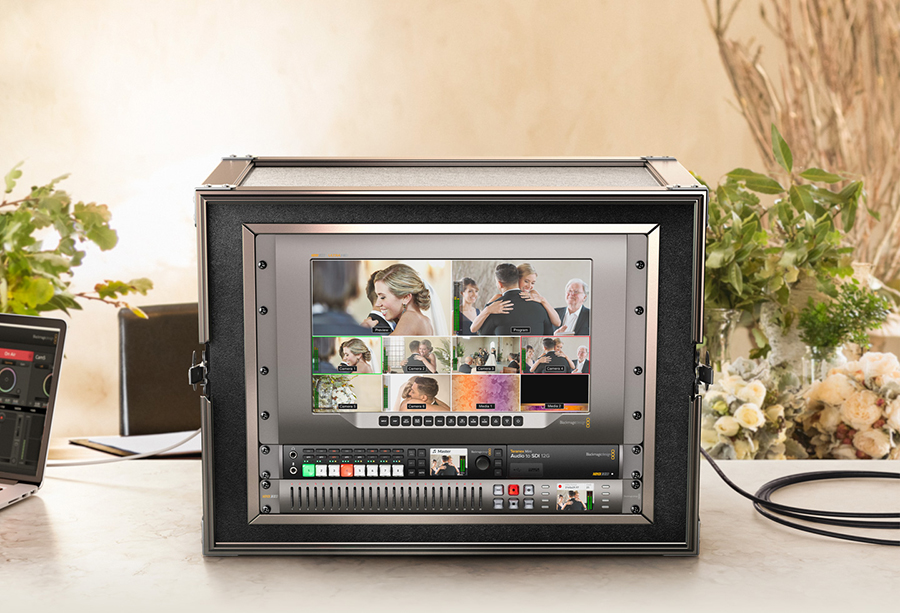

留住幸福每一刻！拍摄和剪辑双管齐下，定可为您省去后期制作的漫长时间，让翘首期待的客户更快拿到他们的视频！添加Blackmagic Duplicator 4K后，您甚至还能准备多份副本，向离场的宾客分发当日影像制品！
会议和研讨会
在演讲者画面和计算机演示文稿之间即时切换！您可以添加画中画效果和各类转场，并且还能同时将会议内容实时记录到HyperDeck Mini中！此外，您还可以添加Blackmagic Duplicator 4K，在会议结束之际向所有来宾发放录像副本！
电子竞技

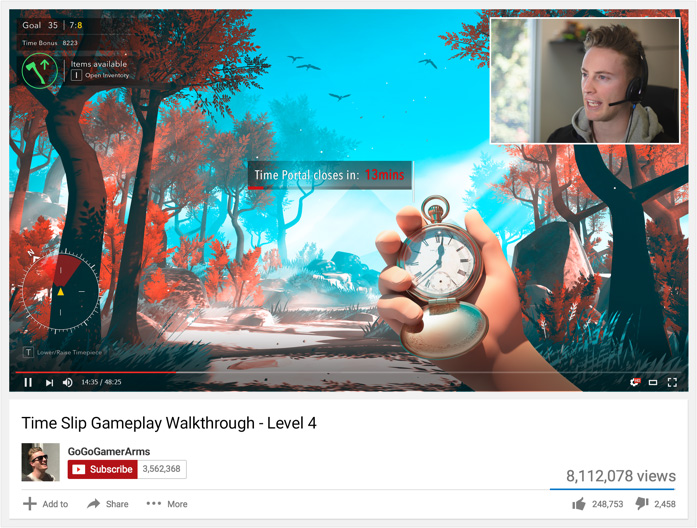

现在您可以捕捉游戏比赛的每个激动人心的瞬间，通过HDMI输入连接多名选手，使用画中画效果和耳机麦克风进行现场解说叠加。
通过互联网播出
重建您自己的网络脱口秀！制作包括Skype嘉宾访谈视频的专业多机位节目，添加自定义图标和标题，全部实时剪切！
视听整合
ATEM Television Studio HD可以利用前面板进行8个视频源的切换，是复杂视听项目的理想前端解决方案。连接客户的视频源后，您就可以向他们展示神奇而快速的一键切换功能了！
学校活动

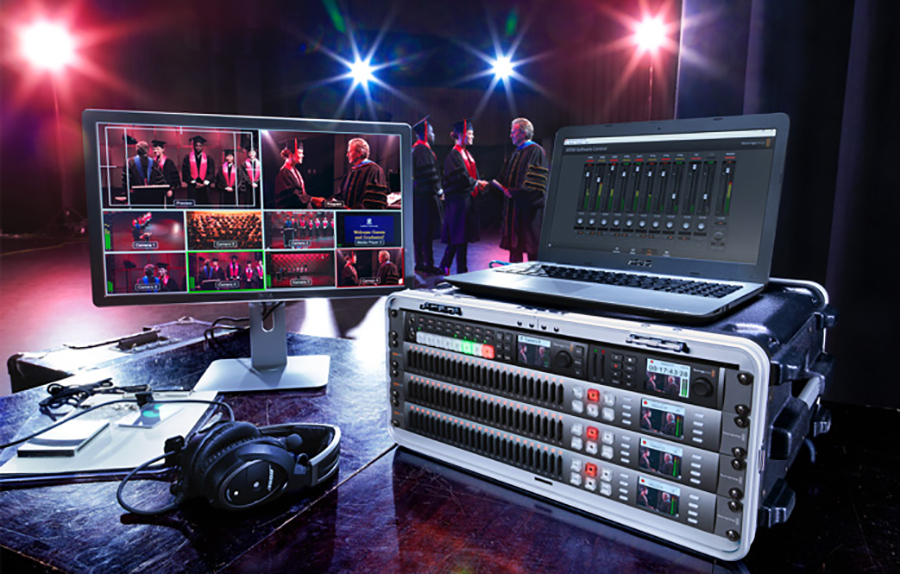

ATEM Television Studio HD还能帮助广大师生打造校园剧、毕业典礼、课程讲座等各类学校活动的精彩节目！

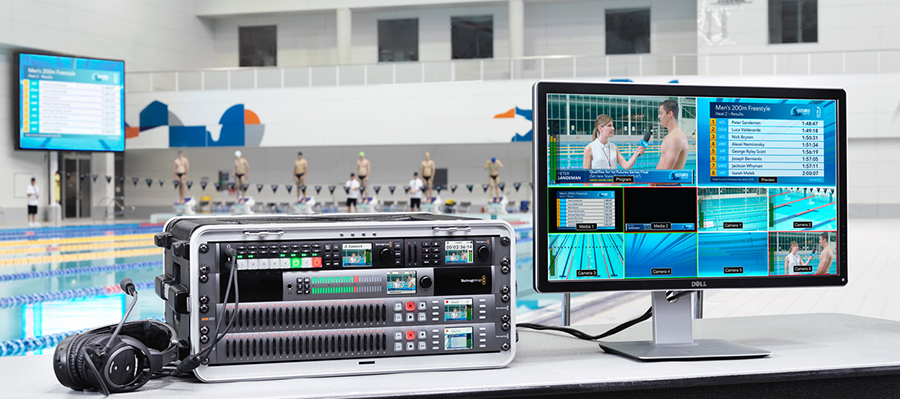

实况体育

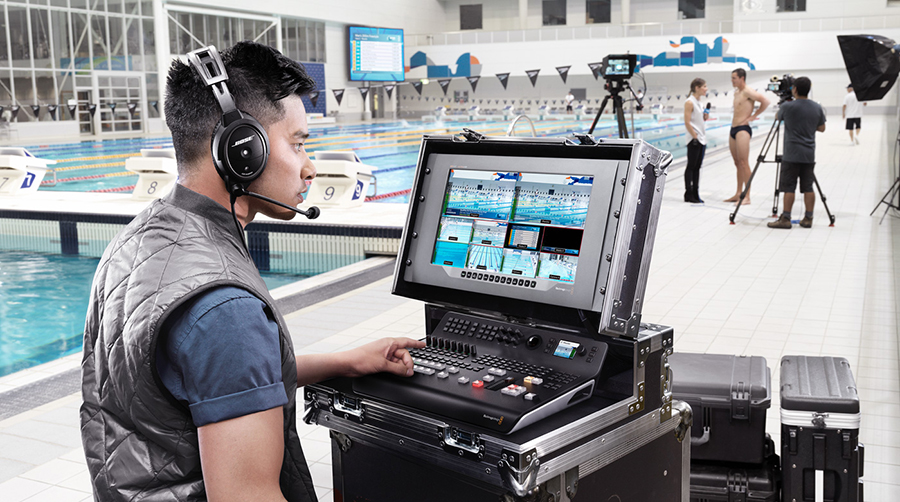

如今，在体育场馆采用多机位部署变得日渐简化，要创作出一套拥有广播级品质的高清现场切换节目已再非难事！添加自定义的球队图文，甚至让解说员站在绿屏前面，然后抠像进入虚拟布景！
宗教活动直播
将ATEM Television Studio HD连接到多台摄影机，制作教会礼拜节目，就能获得远胜单机位拍摄的专业画面。您能够更加关注细节，切换不同机位画面，并且在布道的关键时刻放大拍摄镜头，近距离感受教徒的虔诚和热情，烘托出庄严肃穆的布道现场！
接口
视频输入接口总数
8
输出接口总数
8
辅助输出接口总数
1
SDI速率
270Mb、1.5G、3G
音频输入接口总数
2路XLR。
音频输出接口总数
无，仅限于加嵌音频
时间码接口
无
SDI视频输入
4路可切换10bit SD/HD。2通道嵌入式音频。
HDMI视频输入
4路HDMI A类，可切换10bit SD/HD。2通道嵌入式音频。
同步输入
三电平或黑场
视频输入同步
8路输入均配备
SDI节目输出
5路10bit，可切换SD/HD。
HDMI节目输出
无
SDI音频输出
2个音频通道嵌入SDI输出。
计算机输出
无
视频输入接口总数
8
输出接口总数
8
辅助输出接口总数
1
SDI速率
270Mb、1.5G、3G
音频输入接口总数
2路XLR。
音频输出接口总数
无，仅限于加嵌音频
时间码接口
无
SDI视频输入
4路可切换10bit SD/HD。2通道嵌入式音频。
HDMI视频输入
4路HDMI A类，可切换10bit SD/HD。2通道嵌入式音频。
同步输入
三电平或黑场
视频输入同步
8路输入均配备
SDI节目输出
5路10bit，可切换SD/HD。
HDMI节目输出
无
SDI音频输出
2个音频通道嵌入SDI输出。
计算机输出
无
格式
SD格式支持
525i59.94 NTSC 4:3 或 16:9、 625i50 PAL 4:3 或 16:9
HD格式支持
720p50、 720p59.94
1080i50、 1080i59.94、 1080p23.98、 1080p24、 1080p25、 1080p29.97、 1080p50、 1080p59.94
Ultra HD格式支持
无
SDI规范
SMPTE 259M、292M 和 424M。
视频采样
4:2:2 10bit
色彩精度
4:2:2 10bit
色彩空间
4:2:2 YUV
计算机HDMI输入分辨率
720 x 480i 59.94Hz、 720 x 576i 50Hz、 1280 x 720p 59.94Hz 50Hz and 1920 x 1080p 23.98、 24、 25、 29.97、30、 50、 59.94 and 1920 x1080i 50 和 59.94Hz 60Hz。
色彩空间转换
硬件实时。
处理延迟
6条扫描线。
调音台
2通道调音台，每个具备10路输入。
可选On/Off/音频跟随视频（AFV）。
电平和峰值音频表。
主增益控制。耳机输出电平控制，带独立节目、对讲和侧音混合。
SD格式支持
525i59.94 NTSC 4:3 或 16:9、 625i50 PAL 4:3 或 16:9
HD格式支持
720p50、 720p59.94
1080i50、 1080i59.94、 1080p23.98、 1080p24、 1080p25、 1080p29.97、 1080p50、 1080p59.94
Ultra HD格式支持
无
SDI规范
SMPTE 259M、292M 和 424M。
视频采样
4:2:2 10bit
色彩精度
4:2:2 10bit
色彩空间
4:2:2 YUV
计算机HDMI输入分辨率
720 x 480i 59.94Hz、 720 x 576i 50Hz、 1280 x 720p 59.94Hz 50Hz and 1920 x 1080p 23.98、 24、 25、 29.97、30、 50、 59.94 and 1920 x1080i 50 和 59.94Hz 60Hz。
色彩空间转换
硬件实时。
处理延迟
6条扫描线。
调音台
2通道调音台，每个具备10路输入。
可选On/Off/音频跟随视频（AFV）。
电平和峰值音频表。
主增益控制。耳机输出电平控制，带独立节目、对讲和侧音混合。
产品规格
上游键控
1
下游键控
2
色度键控
1
线性/亮度键控
3
对讲支持
内置，使用航空级耳麦
混音消除支持
有，4路摄影机PGM输出
仅DVE
0和1
叠加层总数
5
图形发生器
2
彩底发生器
2
带3D边框或下拉阴影的DVE
1
界面
监视器最低分辨率要求为1366 x 768像素。
窗口数量
1 x 10
可指派窗口
8个可指派窗口，2个固定窗口用于节目和预监。
Tally
红色表示节目，绿色表示预监。
Tally输出
可通过以太网接口连接Blackmagic Design的GPI and Tally Interface添加。（需另购）
窗口源标签
支持
上游键控
1
下游键控
2
色度键控
1
线性/亮度键控
3
对讲支持
内置，使用航空级耳麦
混音消除支持
有，4路摄影机PGM输出
仅DVE
0和1
叠加层总数
5
图形发生器
2
彩底发生器
2
带3D边框或下拉阴影的DVE
1
界面
监视器最低分辨率要求为1366 x 768像素。
窗口数量
1 x 10
可指派窗口
8个可指派窗口，2个固定窗口用于节目和预监。
Tally
红色表示节目，绿色表示预监。
Tally输出
可通过以太网接口连接Blackmagic Design的GPI and Tally Interface添加。（需另购）
窗口源标签
支持
Multi view监看
多画面分割监看
1路10画面布局
Multi View视频格式
HD
多画面分割监看
1路10画面布局
Multi View视频格式
HD
媒体播放器
媒体播放器
2
通道
每个媒体播放器都有填充和键通道。
媒体池静帧容量
20个，带填充和键
媒体池片段容量
无
媒体播放器可存放的720 HD片段长度
无
媒体播放器可存放的1080 HD片段长度
无
媒体播放器可存放的Ultra HD片段长度
无
媒体池静态图格式
PNG、TGA、BMP、GIF、JPEG和TIFF
媒体池视频文件格式
无
媒体池音频文件格式
无
媒体播放器
2
通道
每个媒体播放器都有填充和键通道。
媒体池静帧容量
20个，带填充和键
媒体池片段容量
无
媒体播放器可存放的720 HD片段长度
无
媒体播放器可存放的1080 HD片段长度
无
媒体播放器可存放的Ultra HD片段长度
无
媒体池静态图格式
PNG、TGA、BMP、GIF、JPEG和TIFF
媒体池视频文件格式
无
媒体池音频文件格式
无
控制
控制面板
内置控制面板 附赠软件控制面板 支持选购的Broadcast Panel
控制面板接口
以太网支持10/100/1000 BaseT。控制面板和切换台主机可通过网络直接连接。也用来软件升级。
控制面板兼容性
附赠ATEM Software Control Panel软件控制面板。兼容ATEM 1 M/E Broadcast Panel和ATEM 2 M/E Broadcast Panel硬件控制面板。
附赠软件控制面板
附赠ATEM Software Control Panel软件控制面板，支持Mac OS X 10.10 Yosemite、Mac OS X 10.11 EI Capitan或更高版本，以及64位版Windows 8.1或64位版Windows 10操作系统。
控制面板
内置控制面板 附赠软件控制面板 支持选购的Broadcast Panel
控制面板接口
以太网支持10/100/1000 BaseT。控制面板和切换台主机可通过网络直接连接。也用来软件升级。
控制面板兼容性
附赠ATEM Software Control Panel软件控制面板。兼容ATEM 1 M/E Broadcast Panel和ATEM 2 M/E Broadcast Panel硬件控制面板。
附赠软件控制面板
附赠ATEM Software Control Panel软件控制面板，支持Mac OS X 10.10 Yosemite、Mac OS X 10.11 EI Capitan或更高版本，以及64位版Windows 8.1或64位版Windows 10操作系统。
软件
软件更新
使用USB接口直接连接到Mac OS X或Windows计算机。附赠ATEM Switcher Utility软件。
配置
通过ATEM Software Control Panel配置。ATEM切换台IP地址除外，该设置需要使用USB连接线连接切换台后通过ATEM Switcher Utility软件设置。
操作系统
Mac OS X 10.10 Yosemite、
Mac OS X 10.11 El Capitan 或更高版本。
Windows 8.1 64-bit或Windows 10 64-bit。
软件更新
使用USB接口直接连接到Mac OS X或Windows计算机。附赠ATEM Switcher Utility软件。
配置
通过ATEM Software Control Panel配置。ATEM切换台IP地址除外，该设置需要使用USB连接线连接切换台后通过ATEM Switcher Utility软件设置。
操作系统
Mac OS X 10.10 Yosemite、
Mac OS X 10.11 El Capitan 或更高版本。
Windows 8.1 64-bit或Windows 10 64-bit。
电源要求
电源
1 x 内部110-240V AC电源
功耗
40W
电源
1 x 内部110-240V AC电源
功耗
40W

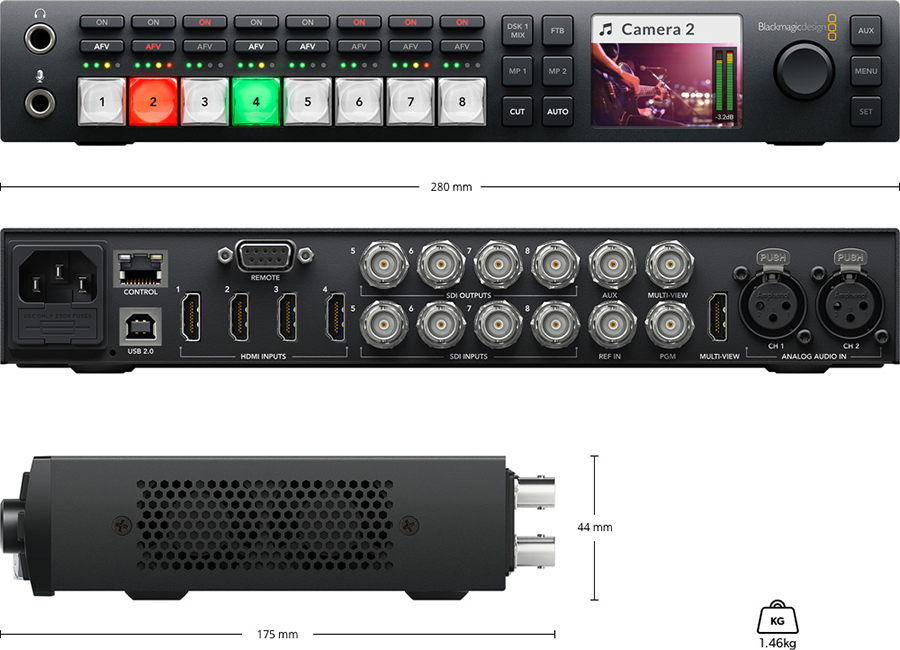

物理规格
环境规格
操作温度：
5° C 到 40° C (41° - 104°F)
存储温度：
-10°到60° C（14°到140° F）
相对湿度：
0%到90%不结露
操作温度：
5° C 到 40° C (41° - 104°F)
存储温度：
-10°到60° C（14°到140° F）
相对湿度：
0%到90%不结露
装箱配置
ATEM Television Studio HD
含有软件和操作手册的SD卡
ATEM Television Studio HD
含有软件和操作手册的SD卡
保修
12个月有限制造商保修。
维修政策
保修详情请参阅ATEM Switchers操作手册，请登录网站www.blackmagicdesign.com，进入支持页面获取手册。
12个月有限制造商保修。
维修政策
保修详情请参阅ATEM Switchers操作手册，请登录网站www.blackmagicdesign.com，进入支持页面获取手册。
