描述
该型号可将四链路SDI转为12G-SDI，以便将四链路Ultra HD设备连接到最新的12G-SDI Ultra HD设备，并且可将需要四根BNC线缆的设备通过单根12G-SDI BNC线缆连接到最新的矩阵、切换台、投影仪等设备上！支持A级和B级3G-SDI设备。

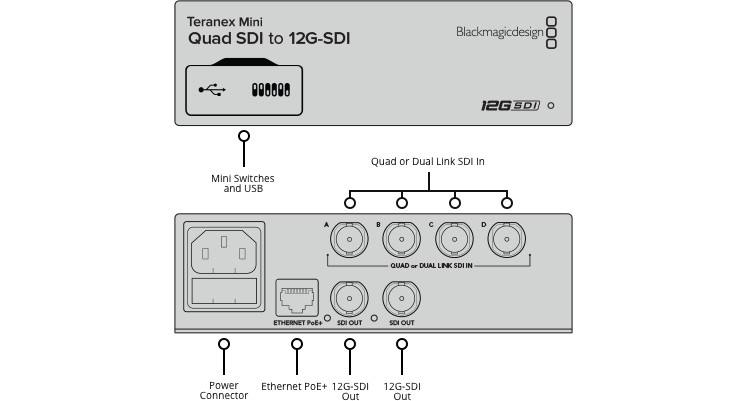

接口
SDI视频输入
4路12G-SDI，可自动切换SD/HD/2K/4K。
请点击此处获得兼容Blackmagic 12G-SDI产品的线缆列表.
SDI视频输出
1路12G-SDI输出
多速率支持
可自动切换SD/HD/2K和4K。
内嵌音频支持
16通道。
更新和配置
USB或以太网
时钟恢复
支持

SD格式支持
525i59.94 NTSC、625i50 PAL
HD格式支持
720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF29.97、1080PsF25
1080i50、1080i59.94、1080i60
2K格式支持
2K DCI 23.98、 2K DCI 24p、 2K DCI 25p
2K DCI 23.98PsF、 2K DCI 24PsF、 2K DCI 25PsF
Ultra HD格式支持
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60
4K格式支持
4K DCI 23.98p、 4K DCI 24p、 4K DCI 25p、 4K DCI 29.97p、 4K DCI 30p
SDI规范
SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1、SMPTE 2082-10
SDI视频数据速率
SDI视频接口可在标清、高清A级和B级3G-SDI、6G-SDI和12G-SDI之间切换。
SDI视频采样
4:2:2和4:4:4
SDI音频采样
电视标准采样率48kHz，24bit。
SDI色彩空间
YUV & RGB
软件
软件控制
通过Mac OS X和Windows计算机的USB或以太网接口升级软件。
内部软件升级
通过自带更新程序升级。

操作系统

Mac OS X 10.10 Yosemite、
Mac OS X 10.11 El Capitan 或更高版本。
Windows 8.1或Windows 10。

设置控制
基本设置控制
可通过小型开关或使用免费的软件实用程序通过USB和以太网控制。
选购前面板控制
Smart Panel前面板带有LCD屏幕及旋钮和6个设置按钮。
电源要求
电源
1个内置国际通用AC电源，带IEC C14插座。需要使用IEC电源线。90 - 240V AC输入。
以太网供电
可通过48V DC PoE+（以太网供电）。
功耗
16W
操作电压范围
90 - 240V AC

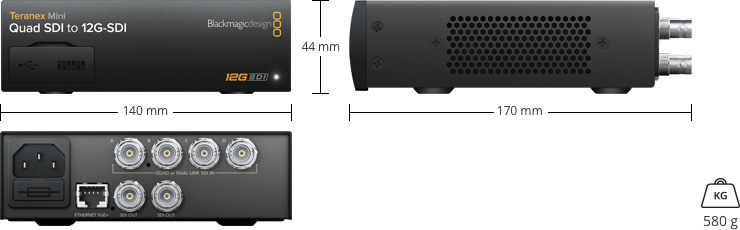

物理规格

环境规格
操作温度：
0°到40° C（32°到104° F）
存储温度：
-20°到60° C（-4°到140° F）
相对湿度：
0%到90%不结露
装箱配置
Teranex Mini - Quad SDI to 12G-SDI
含有软件和操作手册的SD卡
保修
3年有限制造商保修
